| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-15/4 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | مورد تخته سه لا |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | تک فاز | ظرفیت: | 15Kva |
|---|---|---|---|
| روش خنک کننده: | روی یک | امپدانس: | 3.5٪ |
| ولتاژ اولیه: | 11000 ولت یا سفارشی | ولتاژ ثانویه: | 120/240 ولت |
| مواد پیچ و خم: | مس/آلومینیوم | استاندارد: | DOE/ANSI/IEEE |
| برجسته: | ترانسفورماتور نصب شده در قطب 15kva,ترانسفورماتور نصب شده بر روی قطب ANSI,ترانسفورماتور نوع روغن IEEE,ANSI Pole Mounted Transformer,IEEE Oil Type Transformer |
||

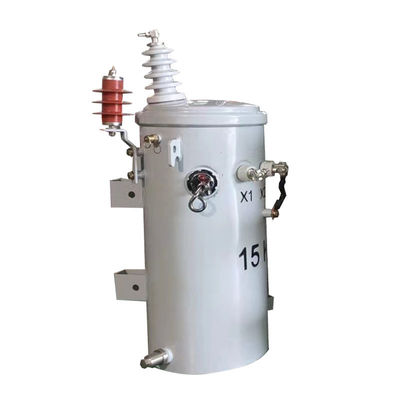

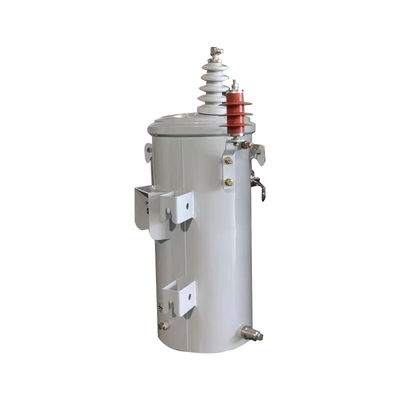

IEEE ANSI نوع نصب فوقانی یک فاز 15kva قطب نصب شده 11000V تا 240V
ویژگی عملکرد
1این محصولات به طور گسترده ای در انتقال و توزیع برق شبکه های برق صنعتی و کشاورزی استفاده می شوند.
2هسته آهن از ورق سیلیکون فولادی سرد رول شده با رسانایی بالایی از مغناطیس ساخته شده است و ساختار تکه کش را اتخاذ می کند ، بنابراین مسیر مغناطیسی آن کوتاه است ، تلفات و سطح سر و صدا کم است.
3سیم فشرده برای پیچ و خم استفاده می شود بنابراین زیان کم است و توانایی خوبی برای مقاومت در برابر مدار کوتاه دارد.
4مخزن روغن از نوع زنگ با ساختار از نوع صفحه تاشو کامل است، دارای یک ظاهر عالی و آسان برای نگهداری است.
داده های اصلی
| مشخصات ترانسفورماتور نصب شده در قطب 15 kVA | |||
| قدرت مشخص | 15 کلووا | HV/LV پیچ و تاب | آلومینیوم |
| ولتاژ HV | 4.16 کلوولت | هيچ از دست دادن بار | 55 وات |
| ولتاژ LV | 120 و 240 ولت | در مورد از دست دادن بار | 153 وات |
| HV BIL | 125kV | فرکانس | 60 هرتز |
| LV BIL | 30kV | رنگ | خاکستری#70 |
| طول | ۶۲۰ میلی متر | مخزن و لوازم جانبی | 130 کیلو |
| عرض | ۷۰۰ میلی متر | وزن روغن | 75 کیلوگرم |
| ارتفاع | 880 میلی متر | وزن کل | ۲۵۵ کیلوگرم |
| قطب گرایی | مواد افزودنی | مقاومت | 2.00% |
نقشه های طراحی
لوازم
مشخصات
| 10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8 تا 8 درصد | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
ویژگی
1.پوش های مخزن دارای بوچینگ های فرنگی با ولتاژ بالا هستند که با پایانه های حلقه ای همراه هستند که می توانند کابل های آلومینیومی یا مس را در خود جای دهند.
2ساختار دنده دایره ای پوشش مخزن تضمین توزیع فشار و مهر و موم قابل اعتماد است.
3پیچ های حلقه ای روی دیواره مخزن به عنوان بش و ترمینال ولتاژ پایین عمل می کنند و از قلع پوشانده شده اند.
4. اين ماده با يه دریچه فشار کم مياد که ميتونه خودش رو ببنده
5بر اساس استانداردهای ANSI، قلاب های تعلیق ترانسفورماتور در بالا و پایین مطابق هستند.
6ترمینال زمین روی مخزن یک ترمینال زمین حلقه است.
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
