فاز: | تک فاز | ظرفیت: | 15Kva |
---|---|---|---|
روش خنک کننده: | روی یک | فرکانس: | 60 هرتز |
ولتاژ اولیه: | 4160/7200GrdY یا سفارشی | ولتاژ ثانویه: | 120/240 ولت |
مواد پیچ و خم: | مس / آلومینیوم | استاندارد: | DOE/ANSI/IEEE |
برجسته: | ترانسفورماتور تک فاز 15kva,ترانسفورماتور تک فازی غوطه ور شده در روغن,ترانسفورماتور نوع روغن قطب نصب,Oil Immersed Single Phase Transformer,Pole Mount Oil Type Transformer |

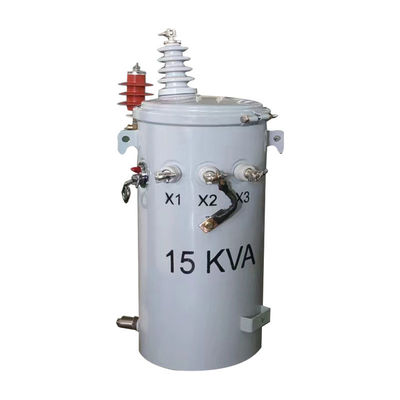

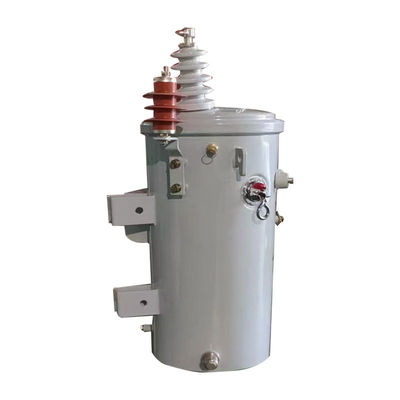

15kva قطب نصب توزیع تک فاز ترانسفورم روغن غوطه ور 4160v به 240v
ویژگی های ساختاری
این ترانسفورماتور یک سایلندر است که با دستگاه های زمین بندی، قلاب ها، لوله های پشتیبانی که با استاندارد ANSI مطابقت دارد و یک یا دو بش ولتاژ بالا بر روی پوشش ثابت می شود.بش ولتاژ پایین در دیوار مخزن و چشم بندتغييرگر كننده را بايد بر اساس دستورات بعد از خاموش شدن تشكيل داد.
مشخصات
10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز | ||||||
سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
ولتاژ ((v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8 تا 8 درصد | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
نقشه های طراحی
ویژگی
1.پوش های مخزن دارای بوچینگ های فرنگی با ولتاژ بالا هستند که با پایانه های حلقه ای همراه هستند که می توانند کابل های آلومینیومی یا مس را در خود جای دهند.
2ساختار دنده دایره ای پوشش مخزن تضمین توزیع فشار و مهر و موم قابل اعتماد است.
3پیچ های حلقه ای روی دیوار مخزن به عنوان بشینگ ولتاژ پایین و ترمینال عمل می کنند و از لاستیک پوشانده شده اند.
4. اين ماده با يه دریچه فشار کم مياد که قادر به خود مهر و موم است
5بر اساس استانداردهای ANSI، قلاب های تعلیق ترانسفورماتور در بالا و پایین مطابق هستند.
6ترمینال زمین روی مخزن یک ترمینال زمین حلقه است.
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
