| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | د-50/13 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | مورد تخته سه لا |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| ظرفیت: | 15Kva تا 500Kva در دسترس | ولتاژ اولیه: | 34.5kv 24.94kv 19.92kv 13.8kv 13.2kv 12.47kv |
|---|---|---|---|
| ولتاژ ثانویه: | 120V/240V/480V | سفارشی: | تایید کنید |
| استاندارد: | ANSI/IEEE/CSA | سیستم خنک کننده: | ONAN/KNAN |
| نام محصول: | نوع روغن یک فاز ترانسفورمور پد نصب شده | مواد سیم پیچ: | مس / آلومینیوم |
| برجسته: | ترانسفورماتور 480 ولت,13.2kv ترانسفورماتور نصب شده بر روی پد,ترانسفورماتور نوع روغن استاندارد ANSI,13.2kv Pad Mounted Transformer,ANSI Standard Oil Type Transformer |
||

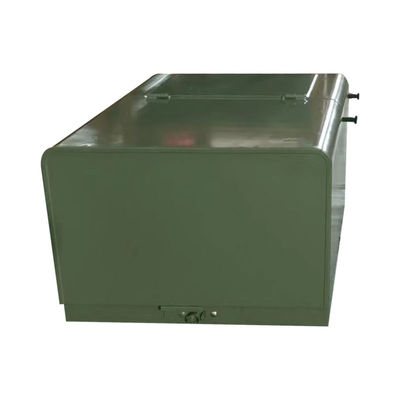

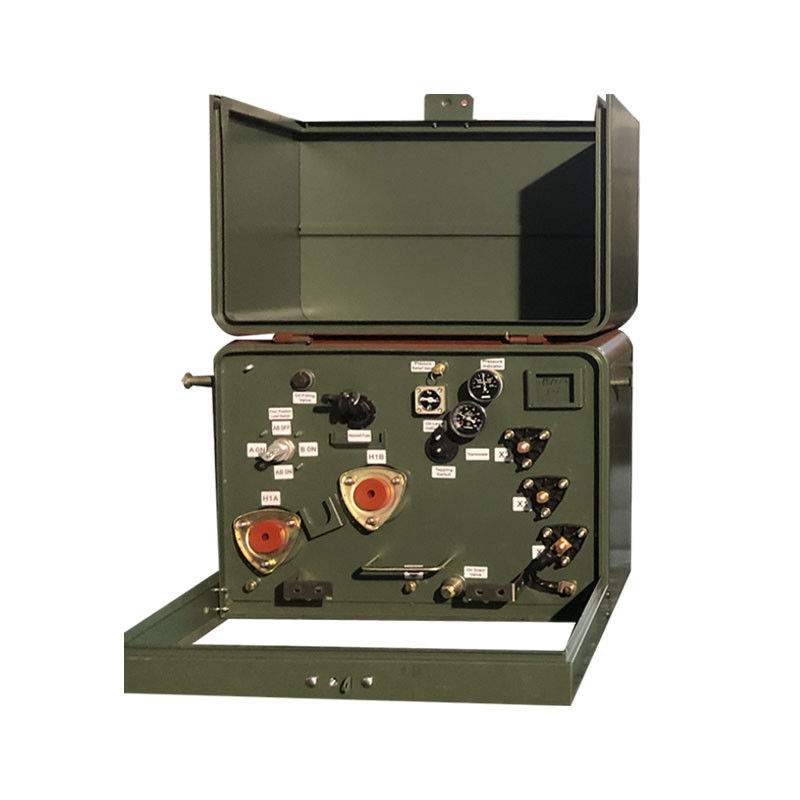

نوع روغن: 13.2kv 480V ترانسفورماتور تک فاز ثانویه 250kVA
توضیحات محصول
1)تحت ایستگاه ترانسفورماتور ترکیبی، بالای کابینت با سقف صفحه فولادی است که دارای یک کانال تهویه است.می تواند به طور موثر تشعشع خورشیدی را کاهش دهد و از انتشار گرما اطمینان حاصل کند.
2) سطح کل پوسته کابینت اسپری های اولیه و رنگ ویژه ای دارد که توانایی ضد خوردگی قوی دارد.
3) قسمت داخلی را می توان به اتاق ولتاژ بالا، اتاق ترانسفورم و اتاق ولتاژ پایین تقسیم کرد.همچنین آن را مجهز به کنترل دمای دستگاه خروجی خودکار برای اطمینان از محدوده دمای.
4)هر واحد دارای کنترل بی نقص، نمایش شارژ شده و سیستم روشنایی است.
5) تجهیزات دستگاه مطابق با نیاز به حفاظت IP33 هستند، دارای طراحی،ساخت و تکنولوژی معقول، با کیفیت خوب و نگهداری آسان هستند.
پارامترهای محصول
| 25kva-500kva ترانسفورماتور تک فاز نصب شده بر روی پد | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (٪) | |||||
| 25 | 4160 7200 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
ویژگی
• مطابق با استاندارد های ANSI®، IEEE® و NEMA® یا فراتر از آن
• مطابق با استاندارد بهره وری انرژی 10 CFR بخش 431 برای ترانسفورماتورهای توزیع
• پوشش مخزن بیش از IEEE Std C57 است.12.28TM-2005 و IEEE Std C57.12استانداردهای.29TM-2005 (فقط واحدهای فولاد ضد زنگ)
• انطباق کامل با IEEE Std C5712.28TM-2005 استاندارد الزامات یکپارچگی محفظه
• برچسب نامی با لیزر حک شده
• وسایل بلند کننده فولاد ضد زنگ
• مقررات زمین گیری مخزن
• دستگاه کاهش فشار اتوماتیک
• روغن معدنی برق
• درب با پیچ و بشکه های فولاد ضد زنگ
• جیب قفل شناور برای تراز آسان
• قفل درب پنتا هید فولاد ضد زنگ
• تهیه و تخلیه روغن
• سقف قابل برداشتن
• پوشش مخزن گنبدی جوش
• چاه های با ولتاژ بالا - 200A
طراحی محصول
لوازم
• 4 موقعیت بار شکستن
• ولتاژ یا لوله های متعدد
• سوئیچ های ولتاژ چندگانه یا تغییر کننده نل برای کار ایمن
• مخزن فولاد ضد زنگ، کف مخزن، آستانه، درب و / یا سخت افزار
• انواع بیل ها و پایانه های موجود برای بشینگ های ثانویه
• ورودی های بش ولتاژ بالا
• اتصال به زمین
• یک قطعه بوست های ولتاژ بالا
• مایع EnvirotempTM FR3TM
• سوئیچ های شکستن بار
• دریچه تخلیه / نمونه گیری
• فشار وکیوم
• اندازه گیری سطح مایع
• درجه حرارت سنج

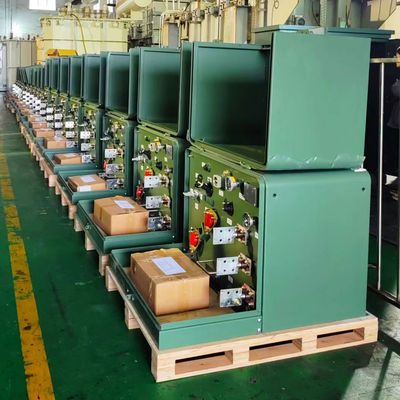

فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
