ظرفیت رتبه بندی شده: | 167KVA | فاز: | تک فاز |
---|---|---|---|
ولتاژ اولیه: | 34500GrdY/19920 | ولتاژ ثانویه: | 120/240 ولت |
فرکانس: | 60 هرتز | کارایی: | 98.9٪ |
میزان صدا: | 55 dBA | پیچ و تاب: | فلز مس |
برجسته: | ترانسفورماتورهای غوطه ور شده در روغن 167KVA,ترانسفورماتورهای یک فازی غوطه ور شده در روغن,34ترانسفورماتورهای نصب شده بر قطب.5KV,Single Phase Oil Immersed Transformers,34.5KV Pole Mounted Transformers |

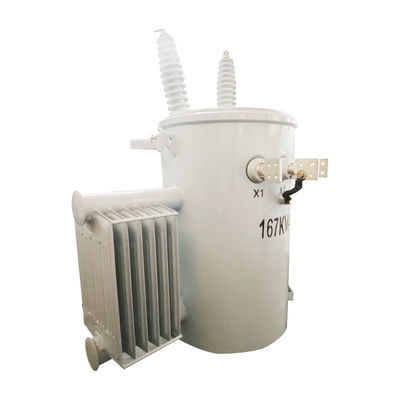

167KVA یک فاز ترانسفورماتورهای غرق شده در روغن 34.5KV قطب نصب شده
ویژگی
سیستم کیفیت صدور گواهینامه ISO 9001، مطابق با استاندارد بهره وری انرژی DOE یا فراتر از استاندارد ANSI / IEEE و CSA
مشخصات
قدرت نامی ((KVA) | بالا | ه.و. تپ | کم | مدار کوتاه | بدون از دست دادن بار ((W) | از دست دادن بار ((W) | هیچ جریان بارگیری(%) |
ولتاژ | محدوده | ولتاژ | مقاومت ((٪) | ||||
5 | 12.47 13.2 13.8 14.4 34.5 |
±5٪ ±2x2.5% |
120-240/240-480 /347/600 |
3.5 | 35 | 145 | 4 |
10 | 55 | 260 | 3.5 | ||||
16 | 65 | 365 | 3.2 | ||||
20 | 80 | 430 | 3 | ||||
30 | 100 | 625 | 2.8 | ||||
40 | 125 | 775 | 2.5 | ||||
50 | 150 | 950 | 2.3 | ||||
63 | 180 | 1125 | 2.1 | ||||
80 | 200 | 1400 | 2 | ||||
100 | 240 | 1650 | 1.9 | ||||
167 | 285 | 1950 | 1.8 | ||||
250 | 365 | 2365 | 1.7 |

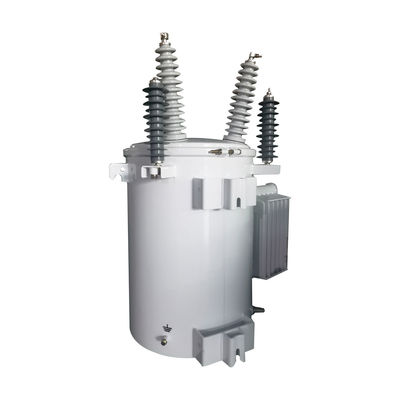

قطب نصب شده ترانسفورمور کلید کرافت
1طراحی مدار مغناطیسی
شکل، اندازه، هیستریز و از دست دادن جریان گردشی هسته آهن عوامل مهمی هستند که باید در نظر گرفته شوند. طراحی مناسب مدار مغناطیسی می تواند منجر به انتقال انرژی کارآمد و کاهش از دست دادن شود.
2طراحی پیچ و تاب
عوامل مانند تعداد چرخش ها، مواد سیم، عایق بین لایه و روش سیم کشی باید در طول فرآیند طراحی در نظر گرفته شود.با استفاده از یک طرح پیچیده به خوبی برنامه ریزی شده، ترانسفورماتور می تواند ظرفیت بار و قابلیت اطمینان بیشتری را به دست آورد.
3انتخاب مواد عایق
انتخاب مواد عایق مناسب برای اطمینان از ایمنی و طول عمر بسیار مهم است. انتخاب مواد عایق که عملکرد عایق عالی را ارائه می دهند ضروری است.مقاومت در برابر دمای بالا، مقاومت در برابر شکستن قوس و مقاومت در برابر رطوبت
4. پر کردن روغن خلاء
ترانسفورماتورهای تک فاز نصب شده به طور معمول از یک روش پر کردن روغن خلاء استفاده می کنند. این شامل درمان تراشه های ترانسفورماتور با خلاء، تزریق روغن عایق، حذف حباب های هوا،و مهر و موم کردن ترانسفورماتورهافرآیند روغن سازی خلاء مفید است زیرا عملکرد عایق بندی و ثبات حرارتی ترانسفورماتور را افزایش می دهد و منجر به طول عمر خدمت می شود.
5درمان گرما
خواص مکانیکی و قدرت ترانسفورمرها را می توان با درمان گرما افزایش داد. این فرآیند ساختار سازمانی مواد را تغییر می دهد.افزایش سختی و مقاومت در برابر فرسایش در حالی که کاهش استرس و تغییر شکل.
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
