فاز: | تک فاز | ظرفیت: | 10-500Kva |
---|---|---|---|
روش خنک کننده: | ONAN/KNAN | فرکانس: | 50 هرتز / 60 هرتز |
ولتاژ اولیه: | 34500GrdY/19920 یا سفارشی | ولتاژ ثانویه: | 120/240 ولت یا سفارشی |
امپدانس: | 10.0-4.5% | کلاس عایق: | A/F |
برجسته: | ترانسفورماتور تک فاز 34.5kv,ترانسفورماتور نصب قطب 167KVA,ترانسفورماتور تک فاز ONAN,167Kva Pole Mount Transformer,ONAN Single Phase Transformer |

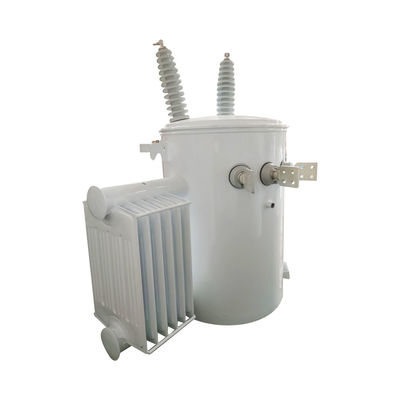

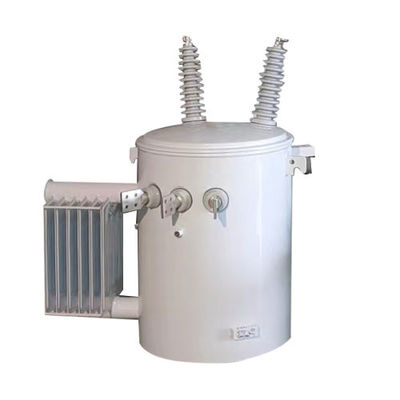

10Kva 25Kva 50Kva 100Kva 167 Kva 333Kva قطب تخته توزیع تک فاز ترانسفورماتور 34.5kv تا 240v
ویژگی های ساختاری
1.پوش های مخزن دارای بوچینگ های فرنگی با ولتاژ بالا هستند که با پایانه های حلقه ای همراه هستند که می توانند کابل های آلومینیومی یا مس را در خود جای دهند.
2ساختار دنده دایره ای پوشش مخزن تضمین توزیع فشار و مهر و موم قابل اعتماد است.
3پیچ های حلقه ای روی دیوار مخزن به عنوان بشینگ ولتاژ پایین و ترمینال عمل می کنند و از لاستیک پوشانده شده اند.
4. اين ماده با يه دریچه فشار کم مياد که قادر به خود مهر و موم است
5بر اساس استانداردهای ANSI، قلاب های تعلیق ترانسفورماتور در بالا و پایین مطابق هستند.
6ترمینال زمین روی مخزن یک ترمینال زمین حلقه است.
مشخصات
داده های تخنیکی برای ترانسفورماتور توزیع یک فاز | ||||||||
قدرت (KVA) | ولتاژ بالا (V) | ولتاژ پایین (V) | خسارت ((W) | ابعاد ((ملی متر) | وزن | |||
از دست دادن بدون بار | از دست دادن بار | W | D | H | ||||
5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 یا سایر | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
ویژگی عملکرد
1محصولات به طور گسترده ای در انتقال و توزیع برق شبکه های برق صنعتی و کشاورزی استفاده می شود.
2هسته آهن از ورق سیلیکون فولادی سرد رول شده با رسانایی بالایی از مغناطیس ساخته شده است و ساختار تخت کشیدن را اتخاذ می کند ، به طوری که مسیر مغناطیسی آن کوتاه است ، تلفات و سطح سر و صدا کم است.
3سیم فشرده برای پیچ و خم استفاده می شود بنابراین زیان کم است و توانایی خوبی برای مقاومت در برابر مدار کوتاه دارد.
4مخزن روغن از نوع زنگ با ساختار نوع صفحه تاشو کامل است، دارای یک ظاهر عالی و آسان برای نگهداری است.
لوازم جانبی اختیاری
1. بازداشت کننده برق
2. پيوند محافظ
3فيوز محدود کننده جريان
4. قطع کننده ولتاژ پایین
a. کنترل اضطراری قطع کننده مدار
ب. چراغ سیگنال
5.پروکتو کامبو
6-تغيير دهنده رو ضربه بزن
7. سوئیچ دو ولتاژ
8فشار تانک کاهش می یابد
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
