| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-45k |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | مورد تخته سه لا |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | روش خنک کننده: | ONAN/KNAN |
|---|---|---|---|
| فرکانس: | 50 هرتز / 60 هرتز | سطح عایق: | E |
| ظرفیت: | 45KVA | ولتاژ اولیه: | 13200GrdY/7620 |
| ولتاژ ثانویه: | 208Y/120 | افزایش دما: | 65 درجه سانتیگراد |
| برجسته: | ترانسفورماتور توزیع قدرت نوع روغن,ترانسفورماتور توزیع برق نصب شده,ترانسفورماتور 45kva,Pad Mounted Power Distribution Transformer,45kva Oil Type Transformer |
||

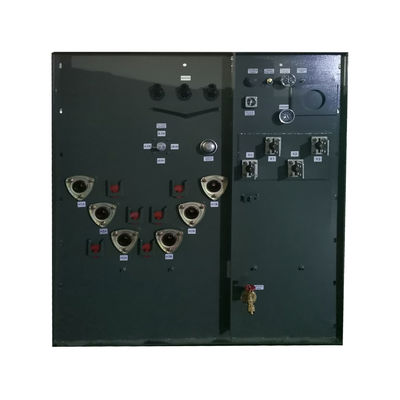

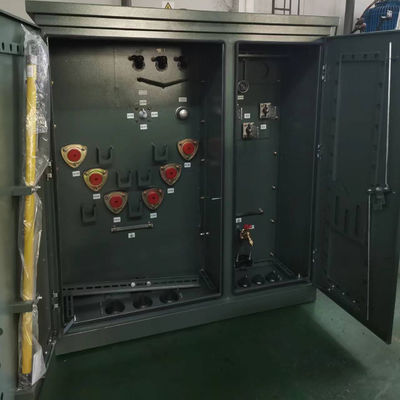

45KVA سه فاز پد نصب شده نوع ترانسفورماتور روغن نوع تغذیه حلقه ای ترانسفورماتور توزیع ترکیبی
عملکرد
1)هیچ مخزن روغن وجود ندارد، ارتفاع ترانسفورماتور کاهش می یابد، می تواند فضای نصب و هزینه های حمل و نقل را صرفه جویی کند.
2) انعطاف پذیری رادیاتور موج دار می تواند تغییر حجم روغن ناشی از تغییر دمای را جبران کند.
3) جعبه مخزن رادیاتور موج دار است، نه تنها دارای عملکرد خنک کننده است بلکه دارای عملکرد "تنفس" نیز است.
4) روغن ترانسفورماتور با هوا تماس ندارد،که به طور موثر مانع از غوطه ور شدن اکسیژن و آب در ترانسفورماتور می شود و منجر به بدتر شدن عملکرد می شود (پاشیری مواد و روغن).
5)ساختمانی جدید از پیچ و تاب ولتاژ بالا و پایین، ترتیب مناسب برای لوله روغن و اتصال که افزایش ظرفیت مقاومت مکانیکی و ضد کوتاه.
6)ما از حلقه های مارپیچی با مسیر روغن طولی استفاده می کنیم تا اثر خنک کننده بهتری داشته باشیم.ما بهبود حمایت موثر از صفحه پایانی حلقه را به تقویت قابلیت ضد شارژ مدار برق.
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | سه مرحله |
| ظرفیت | ۴۵ کیلو وات |
| گروه بردار | . نه |
| ولتاژ اولیه | 13200GrdY/7620 |
| کلاس ولتاژ اولیه | کلاس 15 کلوولت |
| فازور اصلی | "وی" خاک شده |
| ولتاژ ثانویه | 208Y/120 |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| مقاومت | 4.5 درصد |
| درجه بندی سوئیچ شکستن بار | 200 آمپر، 15 کیلو ولت |
| استانداردهای کارایی | با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI / IEEE |
| درجه بندی K-Factor (تخفیف هارمونیک) | K-1 (استانداردی) |
| ظرفیت مایعات (نفت) * | ۷۰ گالن |
| وزن مایع (نفت) * | ۵۳۹ پوند |
| مواد پیچ و خم | آلومینیوم |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | ۴۸ دبیا |
| رتبه بندی محفظه | کابینت سیم کشی ضد آب و هوا NEMA 3R، مخزن بسته شده |
| ابعاد* | ۶۸-W × ۳۹-D × ۵۰-H |
| وزن خشک (بدون روغن) * | ۶۶۳ پوند |
| وزن کل (پُر شده از مایع) * | 1،701 پوند |
| بهره وری % | 99.00% |
| بدون از دست دادن بار (در وات) | +/- 114W |
| از دست دادن بار کامل (به وات) در 100٪ | +/- 570W |
| از دست دادن کل بار (به وات) در 100٪ | +/- 684W |
مشخصات
| ظرفیت نامی | خسارت ((w)) | ابعاد ((ملی متر) | وزن ((کیلوگرم) | ||||
| از دست دادن بدون بار ((W)) | از دست دادن بار | W | D | H | وزن روغن (L) | وزن کل (کیلوگرم) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
تست های کارخانه
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
