ظرفیت رتبه بندی شده: | 150KVA | ولتای اولیه: | 13800 ولت یا Customeizd |
---|---|---|---|
ولتاژ ثانویه: | 208 ولت | فرکانس: | 50 هرتز / 60 هرتز |
روش خنک کننده: | ONAN/KNAN | ولتاژ امپدانس: | 4.5٪ |
نوع تغذیه ترانسفورم: | خوراک حلقه | رتبه بندی عایق: | کلاس E عایق بندی - 120°C، 248°F |
برجسته: | ترانسفورماتور الکتریکی 150KVA Pad Mount,ترانسفورماتور الکتریکی 13.8KV,ترانسفورماتور الکتریکی غوطه ور شده در روغن,Pad Mount Electrical Transformer 13.8KV,Oil Immersed Electrical Transformer |

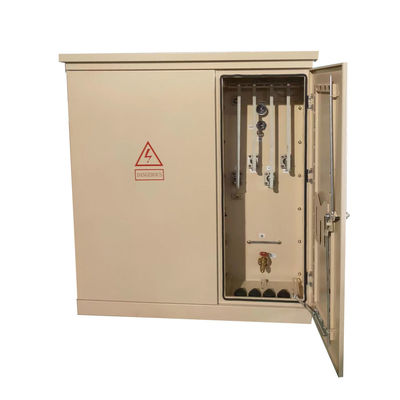

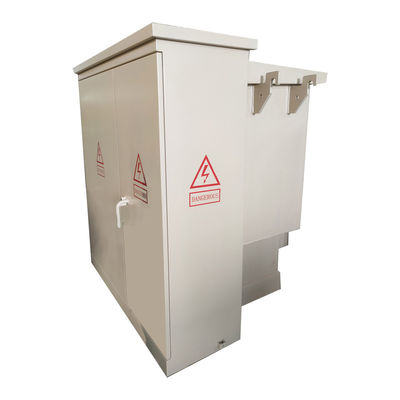

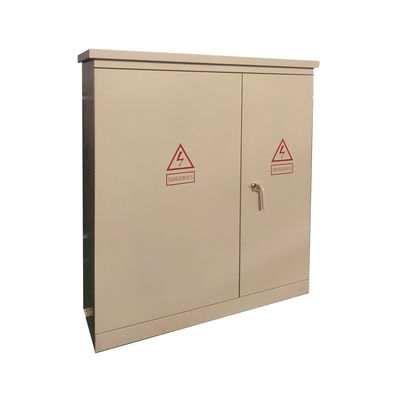

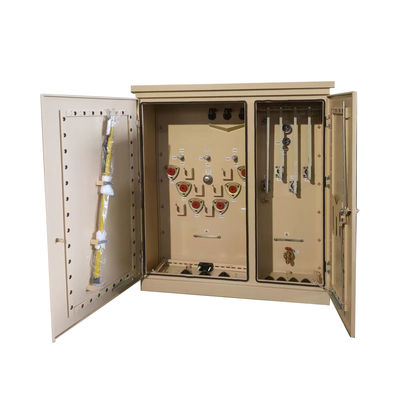

150KVA سه فاز پد نصب ترانسفورماتور الکتریکی روغن غوطه ور 13.8KV
ویژگی
1. اتصال پایان
1) کابل های اصلی برق با کانکتورهای آرنج متصل می شوند.
2) چاه های بش با فشار خارجی با ورودی های بار شکن.
3) بشینگ های کامل بار شکستن یا غیر بار شکستن
4) پایان ثانویه بشینگ های بیرونی با NEMA 4-چاله، 6-چاله. 8-چاله، 10-چاله یا 12-چاله ، پشتیبانی های Spade در دسترس هستند.
2دستگاه محافظ
1) فیوز های بیونت فیوز های محدود کننده جریان جزئی.
2) دستگاه کاهش فشار خودکار.
3) اندازه گیری سطح روغن.
۴) دمات نورد روغن
5) فشار وکیوم گج.
6) دریچه تخلیه با نمونه گیر
7) کلاس توزیع، گیرنده های اکسید فلزی، 3-36 kV.
8)طبقه توزیع، گیرنده های صمام 3-27 کیلو ولت
3.تغییرات اصلی
1-تغییرگر 5-موقعیت
2)4 موقعیت سوئیچ توقف بار، می تواند با یک چوب گرم کار کند و انعطاف پذیری در تعمیر و نگهداری را فراهم می کند.
داده های اصلی
نوع ترانسفورماتور | از نوع قطعات |
پیکربندی ترانسفورم | پد پر از مایع نصب شده |
فاز | سه مرحله |
ظرفیت | 150 کیلو وات |
گروه بردار | DYN1 |
ولتاژ اولیه | 13800 ولت |
کلاس ولتاژ اولیه | کلاس 15 کلوولت |
ولتاژ ثانویه | 208Y/120 |
BIL ثانویه | 30 کیلو ولت |
فرکانس | ۶۰ هرتز |
افزایش دما | ۶۵ درجه سانتیگراد |
درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
کلاس خنک کننده | KNAN؛ خود خنک کننده |
دکمه تغییر دهنده | 5-موقعیت تغییر نل |
مقاومت (معمولی) | 1.2-6.0% معمول |
مواد پیچ و خم | مس |
درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
سطح صدا | 55 دبیای |
بهره وری % | 99.10 درصد |
مشخصات
داده های تخنیکی برای ترانسفورمرهای سه فاز نصب شده بر روی پد | |||||||
ظرفیت نامی | خسارت ((w)) | ابعاد ((ملی متر) | وزن ((کیلوگرم) | ||||
از دست دادن بدون بار ((W)) | از دست دادن بار | W | D | H | وزن روغن (L) | وزن کل (کیلوگرم) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
