| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-167/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | مورد تخته سه لا |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | تک فاز | ظرفیت رتبه بندی شده: | 167KVA |
|---|---|---|---|
| روش خنک کننده: | ONAN/KNAN | فرکانس: | 50 هرتز / 60 هرتز |
| سطح عایق: | A/E | سطح سر و صدا: | 58 دسی بل |
| مواد پیچ و خم: | فلز مس | کارایی: | 99.10٪ |
| برجسته: | ترانسفورماتور نصب شده بر روی پد 167KVA,ترانسفورماتور غوطه ور شده در روغن,ترانسفورماتور غوطه ور شده در روغن تک فاز,Oil Immersed Pad Mounted Transformer,Single Phase Oil Immersed Transformer |
||

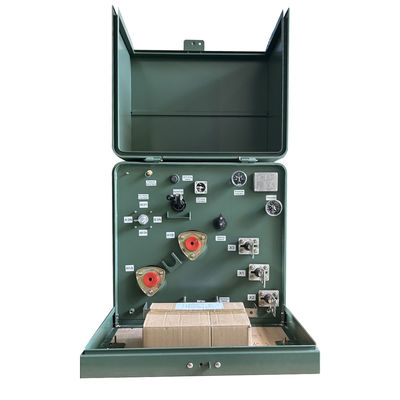

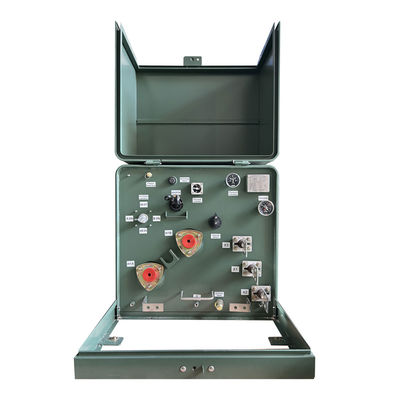

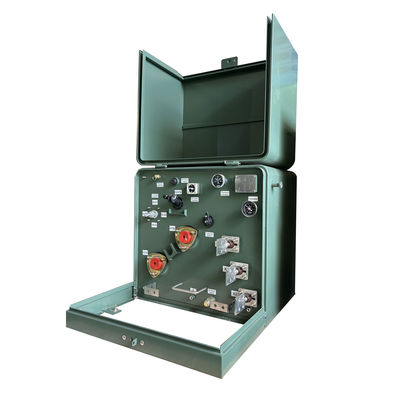

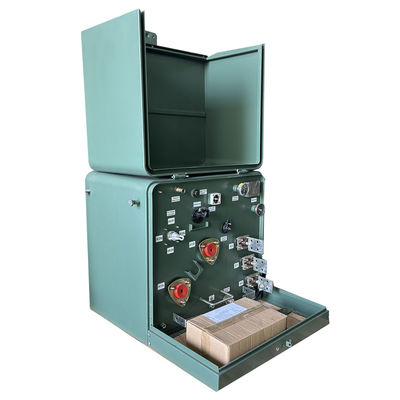

167KVA ترانسفورماتور متراکم تک فاز 12.47KV
خلاصه
ترانسفورماتور تک فاز نصب شده در یک ترانسفورماتور توزیع شده با روغن است. ترانسفورماتور سنتی در یک پوسته نوع جعبه طراحی شده است.سر و صدا کم، از دست دادن کم، ایمنی و قابلیت اطمینان.این به طور گسترده ای در محله های مسکونی، مراکز تجاری، بیمارستان ها، پارک ها، مدارس و غیره استفاده می شود.ترانسفورماتورهای نصب شده در یک مرحله واحد، خود خنک می شوند،موجود در حلقه یا تغذیه شعاعی، و در مقابل هم قرار دارند، استاندارد های ANSI / CSA / IEEE را برآورده می کنند یا از آنها فراتر می روند.
داده های اصلی
| نوع ترانسفورماتور | از نوع II، با کمربند نصب شده |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | فاز تک |
| ظرفیت | ۱۶۷ کیلو وات |
| گروه بردار | ۲۶ |
| ولتاژ اولیه | 12470GrdY/7200 |
| کلاس ولتاژ اولیه | کلاس 15 کلوولت |
| ولتاژ ثانویه | 240 ولت/120 ولت (L-N-L) |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | ONAN؛ خود خنک کننده |
| دکمه تغییر دهنده | 5-موقعیت تغییر نل، چوب گرم قابل اجرا |
| مقاومت | 3.5 درصد |
| استانداردهای کارایی | با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI / IEEE |
| وزن مایع (نفت) * | 727.51 پوند |
| مواد پیچ و خم | مس |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | 55 دبیای |
| مواد اصلی | فولاد جهت دار دانه |
| مواد مخزن | فولاد پوشش داده شده |
| ابعاد* | 55.12''-W x 45.67''-D x 33.07''-H |
| وزن کل (پُر شده از مایع) * | 2976.19 پوند |
| کارایی | 99.10 درصد |
| بدون از دست دادن بار (در وات) * | +/- 425W |
| از دست دادن بار (در وات) * | +/- 1,733W |
ویژگی
1) پوشش مخزن ترانسفورموری که روی یک پد تک فاز نصب شده است بیش از C57 است.12.8 و C5712.29کاملا مطابق با IEEE C5712.28 استانداردهای تمامیت محفظه.
2)دو چاه بوشینگ ولتاژ بالا برای کار با حلقه یا یک چاه بوشینگ برای کار با تغذیه شعاعی
3) سه بشینگ ولتاژ پایین به صورت بیرونی با گره های مس پیچیده، از جمله یک پایانه خنثی کاملا عایق شده با کمربند زمین قابل برداشت.
4)پوش های گیره شده؛ قسمت پایین بخش روغن
5) مواد بلند کننده فولادی فولادی با رشته، نصب شده.
6) دستگاه کاهش فشار اتوماتیک
7) روغن معدنی درجه برق با مهار کننده اکسیداسیون.
8)قبوش قابل جدا کردن با پین ها و بشکه های چرخدستی ضد خوردگی فولاد ضد زنگ محفظه فولاد خفیف و آستانه قابل جدا کردن با سخت افزار فولاد ضد زنگ بسته شده است.
9) سطح بالای هود و بخش روغن را برای جلوگیری از احتباس آب کج کنید.
10)پلاک پر کردن روغن/پلاک سطح روغن؛پلاک تخلیه روغن؛ مقررات زمین گیری مخزن.
۱۱) مجموعه قفل مقاوم به خوردگی با بولت امنیتی پنج سر بسته، مغز شناور و قفل لوله.
مشخصات
| 25kva-500kva ترانسفورماتور تک فاز نصب شده بر روی پد | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (٪) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
نقاشی
لوازم

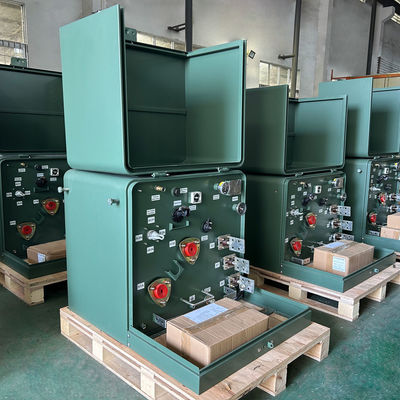

فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
