فاز: | سه فاز | فرکانس: | 60 هرتز |
---|---|---|---|
سطح عایق: | کلاس E | ظرفیت رتبه بندی شده: | 225 KVA |
گروه برداری: | Dyn1 | کلاس خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> |
امپدانس: | 5.8٪ | مواد سیم پیچ: | فلز مس |
برجسته: | ترانسفورماتور نوع روغن 225 KVA,ترانسفورماتور نوع روغن نصب باد,ترانسفورماتور سه فاز 4160 ولت,Pad Mount Oil Type Transformer,Three Phase Transformer 4160V |

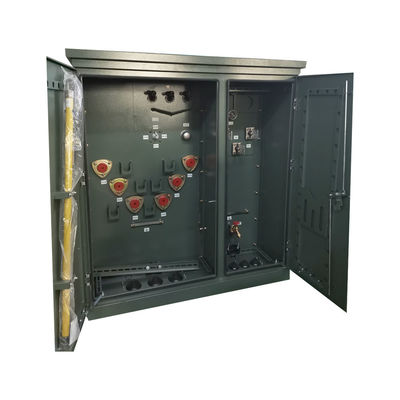

ترانسفورماتور نوع روغن سه فاز پایه پد 225 KVA 4160 ولت به 480
مشخصه عملکرد
1) مخزن ذخیره روغن وجود ندارد، ارتفاع ترانسفورماتور کاهش می یابد، می تواند فضای نصب و هزینه های حمل و نقل را ذخیره کند.
2) خاصیت ارتجاعی رادیاتور راه راه می تواند تغییر حجم روغن ناشی از تغییر دما را جبران کند.
3) جعبه مخزن رادیاتور راه راه است، نه تنها عملکرد خنک کننده را دارد، بلکه عملکرد "تنفس" را نیز دارد.
4)روغن ترانسفورماتور با هوا تماس نمی گیرد، که به طور موثری از غوطه ور شدن اکسیژن و آب در ترانسفورماتور جلوگیری می کند و منجر به بدتر شدن عملکرد (پیری مواد و روغن) می شود.
5) ساختار جدید سیم پیچ ولتاژ بالا و پایین، ترتیب مناسب برای لوله روغن و اتصال که ظرفیت مقاومت مکانیکی و ضد میانبر را افزایش می دهد.
6) ما از حلقه های مارپیچی با مسیر روغن طولی برای ایجاد یک اثر خنک کننده بهتر استفاده می کنیم.ما پشتیبانی موثر صفحه ترمینال حلقه را برای تقویت قابلیت برق ضد اتصال کوتاه بهبود می دهیم.
مشخصات
ظرفیت رتبه بندی شده | گروه ولتاژ (کیلو ولت) | تلفات (کیلووات) | وزن (کیلوگرم) | (میلی متر) | پیمانه | ||||||||||
روش اتصال | بدون بار | بار | جریان بدون بار | ولتاژ امپدانس | (L) | (W) | (H) | ||||||||
(kVA) | HV | LV | % | % | % | % | دستگاه | روغن | ناخالص | بعد، ابعاد، اندازه | عمودی | افقی | |||
50 | 0.4 | Dyn11 Yd11 Dyn5 Yyn0 |
0.21 | 1.21 | 2 | 6.50٪ | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
فرایند تولید
سوالات متداول
1. س: آیا می توانم سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B/L.در صورت وجود هرگونه مشکل لوازم جانبی، فقط عکس های لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان ارائه خواهیم داد.با توجه به تعداد محصولات، لوازم جانبی به راحتی آسیب دیده را به صورت رایگان ارائه می دهیم.ما همچنین می توانیم در صورت نیاز پشتیبانی فنی ارائه دهیم.
4. س: آیا OEM/ODM موجود است؟
پاسخ: بله همینطور است!ما تولید کننده با تیم تحقیق و توسعه خود هستیم، می توانیم محصولات را با توجه به نقشه یا نیازهای مشتری سفارشی کنیم.
خدمات سفارشی:
آ.رنگ سفارشی و عملکرد ویژه.
بجعبه سفارشی.
جچاپ لوگوی مشتری
دایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و تولید آنها کمک کنیم.خدمات سفارشی فوق باید قبل از تولید تأیید شود.
5. س: چگونه کیفیت محصولات را کنترل کنیم؟
A: شرکت ما دارای فناوری اصلی است، انواع محصولات دارای گواهینامه CE هستند.ما مهندسان حرفه ای داریم.کارگران به شدت ملزم به ساخت محصولات مطابق نقشه ها هستند.هر فرآیند دارای مربیان فنی است. سرپرستان QC به طور منظم تولید را بازرسی می کنند.ما تست های عملکرد محصولات را در طول تولید و تست های کیفیت جامع را پس از تکمیل محصولات انجام خواهیم داد.
