تایپ کنید: | پد نوع روغن نصب شده است | فاز: | سه |
---|---|---|---|
امپدانس: | 4.5٪ | ظرفیت: | 1mva |
ولتاژ اولیه: | 4100 ولت یا سفارشی | ولتاژ ثانویه: | 480 ولت یا سفارشی |
فرکانس: | 60 هرتز | افزایش دما: | 65 درجه سانتی گراد |
برجسته: | ترانسفورماتور سه فاز مجهز به پد,ترانسفورماتور 3 فاز پله پایین,ترانسفورماتور نوع روغن 1 MVA |

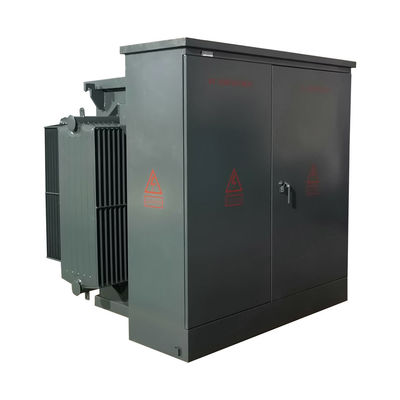

ترانسفورماتور سه فاز 1 Mva Pad Mount 4160v به 480v Step Down
ویژگی
1. مجموعه ورودی پیچ پنتاهد
2. سیال عایق نقطه آتش بالا
3. سیال عایق غیر PCB
4. مسکن ضد دستکاری

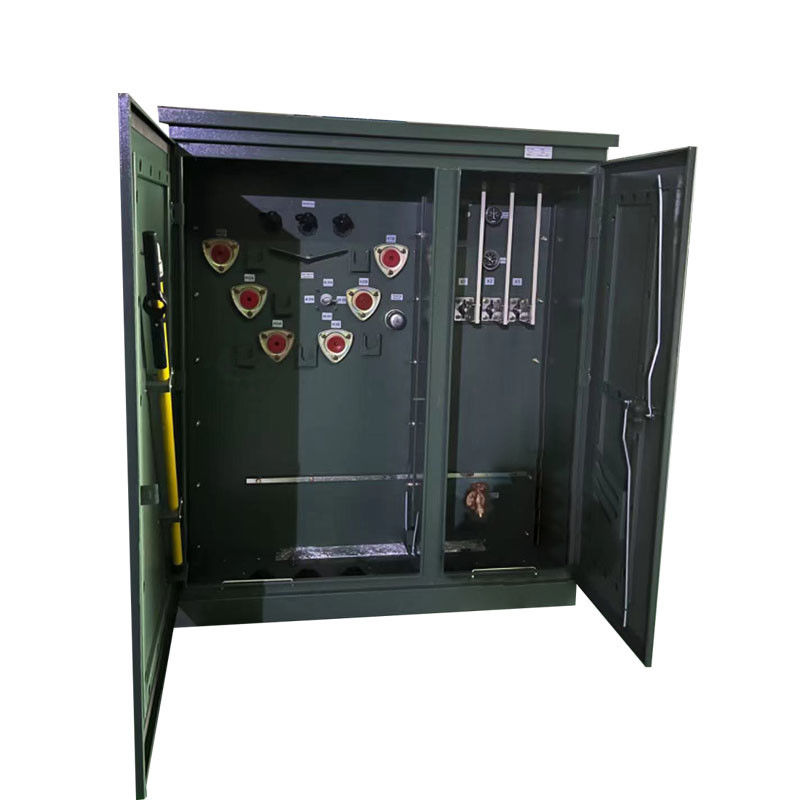

5. درهای محفظه جلو لولایی، پد قفل شونده
6. محفظه سیم کشی NEMA 3R
7. Hot Stick شامل، HV Door Mount
ویژگی عملکرد
1) مخزن ذخیره روغن وجود ندارد و درب آن مجهز به یک دستگاه سه در یک برای تامین روغن، نشانگر سطح روغن و دریچه تخلیه فشار است.
2) هنگامی که ترانسفورماتور بسته بندی می شود، از فرآیند روغن کاری خلاء برای حذف کامل رطوبت ترانسفورماتور استفاده می شود.
3) پس از آب بندی، روغن ترانسفورماتور با هوا تماس پیدا نمی کند که به طور موثری از غوطه ور شدن اکسیژن و آب در ترانسفورماتور جلوگیری می کند و منجر به بدتر شدن عملکرد (پیری مواد و روغن) می شود.
4) جعبه مخزن رادیاتور راه راه است، نه تنها عملکرد خنک کننده را دارد بلکه عملکرد "تنفس" را نیز دارد.خاصیت ارتجاعی رادیاتور موجدار می تواند تغییر حجم روغن ناشی از تغییر دما را جبران کند.
مشخصات
ظرفیت رتبه بندی شده | گروه ولتاژ (کیلو ولت) | تلفات (کیلووات) | وزن (کیلوگرم) | (میلی متر) | پیمانه | ||||||||||
روش اتصال | بدون بار | بار | جریان بدون بار | ولتاژ امپدانس | (L) | (W) | (H) | ||||||||
(kVA) | HV | LV | % | % | % | % | دستگاه | روغن | ناخالص | بعد، ابعاد، اندازه | عمودی | افقی | |||
50 | 0.4 | Dyn11 Yd11 Dyn5 Yyn0 |
0.21 | 1.21 | 2 | 6.50٪ | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
فرایند تولید
سوالات متداول
1. س: آیا می توانم سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان نمونه 3-7 روز، ما معمولا توسط DHL، UPS، FedEx و غیره ارسال می کنیم.زمان تولید انبوه 7-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B/L.در صورت وجود هرگونه مشکل لوازم جانبی، فقط عکس های لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان ارائه خواهیم داد.با توجه به تعداد محصولات، لوازم جانبی به راحتی آسیب دیده را به صورت رایگان ارائه می دهیم.ما همچنین می توانیم در صورت نیاز پشتیبانی فنی ارائه دهیم.
4. س: آیا OEM/ODM موجود است؟
پاسخ: بله همینطور است!ما با تیم تحقیق و توسعه خود تولید کننده هستیم، می توانیم محصولات را با توجه به نقشه یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
آ.رنگ سفارشی و عملکرد ویژه.
بجعبه سفارشی.
جچاپ آرم مشتری (MOQ: ≥ 10 عدد).
دایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و تولید آنها کمک کنیم.خدمات سفارشی فوق باید قبل از تولید تأیید شود.
5. س: چگونه کیفیت محصولات را کنترل کنیم؟
A: شرکت ما دارای فناوری اصلی است، انواع محصولات دارای گواهینامه CE هستند.ما مهندسان حرفه ای داریم.کارگران به شدت ملزم به ساخت محصولات مطابق نقشه ها هستند.هر فرآیند دارای مربیان فنی است. سرپرستان QC به طور منظم تولید را بازرسی می کنند.ما تست های عملکرد محصولات را در طول تولید و تست های کیفیت جامع را پس از تکمیل محصولات انجام خواهیم داد.
