Type: | Pad mounted | Primary voltage: | 13800Y/7970V or 13200Y/7620V |
---|---|---|---|
Secondary voltage: | 480Y/277V | Frequency: | 60Hz |
Part: | Live Front or Dead Front | Cooling: | ONAN |
Material: | Alumnium | Power: | 75KVA-3750KVA |
برجسته: | ترانسفورماتور نوع روغن 2500KVA,ترانسفورماتور سه فاز 60 هرتز,ترانسفورماتور نوع روغن آلومینیوم |

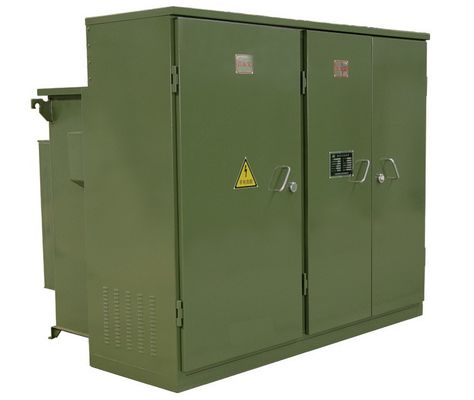

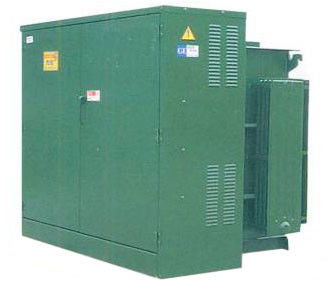

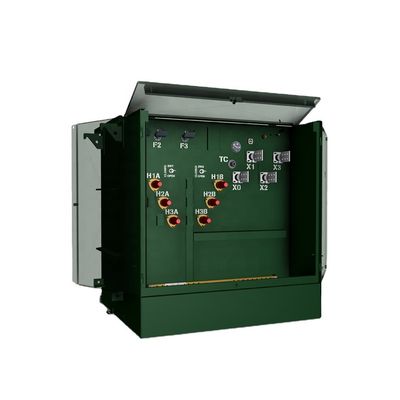

پد ترانسفورماتور نوع روغن سه فاز 2500KVA نصب شده در جلو مرده زنده جلو
امکانات:
1) جلو مرده (یا جلو زنده)، خوراک حلقه.
2) چاه و اینسرت 200 آمپر.
3) بیل ثانویه با تکیه گاه.
4) سطح روغن.
5) سوئیچ قطع بار 4 موقعیت
6) درجه حرارت روغن.
7) گیج فشار/خلاء.
8) شیر تخلیه با سمپلر.
مشخصات:
اطلاعات فنی برای ترانسفورماتور سه فاز روی پد | ||||||
توان نامی (KVA) | باخت (W) | ابعاد (میلی متر) | وزن (کیلوگرم) | |||
تلفات بدون بار (W) | تلفات در بار (W) | دبلیو | دی | اچ | ||
75KVA | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150KVA | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300KVA | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500KVA | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000KVA | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500KVA | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000KVA | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500KVA | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000KVA | 3300 | 30300 | 3260 | 1850 | 2460 | 11300 |
3750KVA | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
شرح:
ما میتوانیم این پست را بهعنوان نیاز کاربر و مشتری تحت نقشهکشی/نمودار تک خطی (SLD) آنها ایجاد کنیم و به آن نیاز داشته باشیم.
محفظه HV & LV با عملکرد کامل است.
1.) محفظه HV دارای روش های مختلف منبع تغذیه هنگام آزمایش منبع تغذیه در 1 بار است، همچنین می توان آن را با دستگاه های تست HV نصب کرد تا به تقاضای تست HV برسد.
2.) محفظه ترانسفورماتور را می توان S11، S13 یا دیگر ترانسفورماتور غوطه ور روغن کم مصرف و ترانسفورماتور نوع خشک انتخاب کرد.محفظه ترانسفورماتور دارای سیستم های خنک کننده باد و سیستم های روشنایی است.
3.) محفظه ولتاژ پایین را می توان با توجه به نیاز کاربران ساخت، ساختار ثابت یا مونتاژ شده را برای سیستم منبع تغذیه الکتریکی اتخاذ می کند، عملکردهای زیادی مانند توزیع نور، توزیع برق، توان راکتیو، تست توان الکتریکی و غیره برای بهبود دارد. کیفیت توزیع برق و رضایت کاربر.
این بدنه پست عمدتاً دارای مواد فلزی، مواد فولادی ضد زنگ، مواد غیر فلزی ... است که توسط کاربر و مشتریان قابل انتخاب است.
این پست یک واحد توزیع و تامین برق بسیار مهم در شبکه برق کابل برق می باشد. نوعی مجموعه کامل منبع تغذیه با کنترل HV، حفاظت و تبدیل، توزیع است. در AC 3 فاز 50 هرتز و حداکثر جریان نامی 1600KVA استفاده می شود. ترانسفورماتور.این به طور گسترده ای در شرکت های صنعتی و معدنی، محله های مسکونی، بیمارستان، مرکز خرید، ساختمان های بلند و سایر سیستم های توزیع استفاده می شود.
برای این پست، ما عمدتا نوع 11KV، 15KV،20KV،24KV،33KV تولید و صادر می کنیم.
سوالات متداول
1. س: آیا می توانم سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B/L.در صورت وجود هرگونه مشکل لوازم جانبی، فقط عکس های لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان ارائه خواهیم داد.با توجه به تعداد محصولات، لوازم جانبی به راحتی آسیب دیده را به صورت رایگان ارائه می دهیم.ما همچنین می توانیم در صورت نیاز پشتیبانی فنی ارائه دهیم.
4. س: آیا OEM/ODM موجود است؟
پاسخ: بله همینطور است!ما با تیم تحقیق و توسعه خود تولید کننده هستیم، می توانیم محصولات را با توجه به نقشه یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
آ.رنگ سفارشی و عملکرد ویژه.
بجعبه سفارشی.
جچاپ لوگوی مشتری
دایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و تولید آنها کمک کنیم.خدمات سفارشی فوق باید قبل از تولید تأیید شود.
5. س: چگونه کیفیت محصولات را کنترل کنیم؟
A: شرکت ما دارای فناوری اصلی است، انواع محصولات دارای گواهینامه CE هستند.ما مهندسان حرفه ای داریم.کارگران به شدت ملزم به ساخت محصولات مطابق نقشه ها هستند.هر فرآیند دارای مربیان فنی است. سرپرستان QC به طور منظم تولید را بازرسی می کنند.ما تست های عملکرد محصولات را در طول تولید و تست های کیفیت جامع را پس از تکمیل محصولات انجام خواهیم داد.
