Usage: | Power distribution | Name: | Compact Kiosk Substation |
---|---|---|---|
Voltage: | 15KV Class | Type: | RMU |
Power: | 50KVA-5000KVA | فاز: | تک / سه |
Shell: | Aluminum alloy | Frequency: | 50/60Hz |
برجسته: | ترانسفورماتور پست 800KVA,ترانسفورماتور کلاس RMU 15 kva,ترانسفورماتور پست توزیع برق |

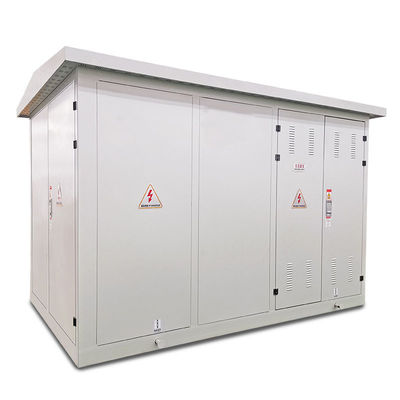

800KVA فشرده کیوسک پست نفت نوع ترانسفورماتور 15KV کلاس RMU
امکانات:
WINLEY قابل اطمینان ترین موجودی ترانسفورماتورهای روغنی را برای نیازهای انرژی، دانشگاه، بیمارستان، صنعتی یا تجاری شما ارائه می دهد.ترانسفورماتورهای روی پد ما که دارای گزینه های جدید، موجودی و سفارشی هستند، خروجی توان قابل اعتماد و مقرون به صرفه را برای تقریباً هر برنامه ای ارائه می دهند.
دماسنج و سطح مایع.
یک دستگاه کاهش فشار و/یا شیر فشار.
سوئیچ قطع بار روشن/خاموش دو حالته.
فیوزهای حسگر جریان سرنیزه.
برقگیرهای کلاس توزیع.
یک شیر تخلیه خارجی و نمونهبردار که امکان دسترسی آسان برای آزمایشهای DGA را فراهم میکند.
مشخصات:
اطلاعات فنی برای ترانسفورماتور سه فاز روی پد | ||||||
توان نامی (KVA) | باخت (W) | ابعاد (میلی متر) | وزن (کیلوگرم) | |||
تلفات بدون بار (W) | تلفات در بار (W) | دبلیو | دی | اچ | ||
75KVA | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150KVA | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300KVA | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500KVA | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000KVA | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500KVA | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000KVA | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500KVA | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000KVA | 3300 | 30300 | 3260 | 1850 | 2460 | 11300 |
3750KVA | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
شرح:
ما میتوانیم این پست را بهعنوان نیاز کاربر و مشتری تحت نقشهکشی/نمودار تک خطی (SLD) آنها ایجاد کنیم و به آن نیاز داشته باشیم.
محفظه HV & LV با عملکرد کامل است.
1.) محفظه HV دارای روش های مختلف منبع تغذیه هنگام آزمایش منبع تغذیه در 1 بار است، همچنین می توان آن را با دستگاه های تست HV نصب کرد تا به تقاضای تست HV برسد.

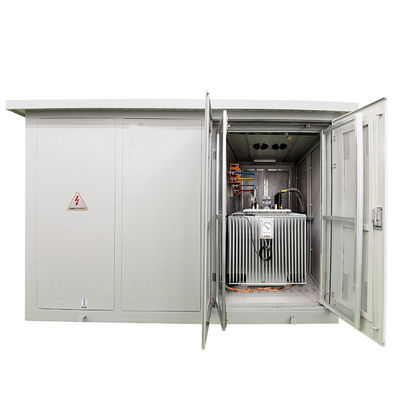

2.) محفظه ترانسفورماتور را می توان S11، S13 یا دیگر ترانسفورماتور غوطه ور روغن کم مصرف و ترانسفورماتور نوع خشک انتخاب کرد.محفظه ترانسفورماتور دارای سیستم های خنک کننده باد و سیستم های روشنایی است.
3.) محفظه ولتاژ پایین را می توان با توجه به نیاز کاربران ساخت، ساختار ثابت یا مونتاژ شده را برای سیستم منبع تغذیه الکتریکی اتخاذ می کند، عملکردهای زیادی مانند توزیع نور، توزیع برق، توان راکتیو، تست توان الکتریکی و غیره برای بهبود دارد. کیفیت توزیع برق و رضایت کاربر.
این بدنه پست عمدتاً دارای مواد فلزی، مواد فولادی ضد زنگ، مواد غیر فلزی ... است که توسط کاربر و مشتریان قابل انتخاب است.
این پست یک واحد توزیع و تامین برق بسیار مهم در شبکه برق کابل برق می باشد. نوعی مجموعه کامل منبع تغذیه با کنترل HV، حفاظت و تبدیل، توزیع است. در AC 3 فاز 50 هرتز و حداکثر جریان نامی 1600KVA استفاده می شود. ترانسفورماتور.این به طور گسترده ای در شرکت های صنعتی و معدنی، محله های مسکونی، بیمارستان، مرکز خرید، ساختمان های بلند و سایر سیستم های توزیع استفاده می شود.
برای این پست، ما عمدتا نوع 11KV، 15KV،20KV،24KV،33KV تولید و صادر می کنیم.
