Usage: | Isolating | Coil structure: | Toroidal,EI |
---|---|---|---|
Phase: | Three | Frequency: | 50/60Hz/customize |
Voltage: | 380V to 380V/220V | Material: | Copper |
Protection: | IP23/NEMA 1/NEMA 3R | Efficiency: | >92% |
برجسته: | ترانسفورماتور جداسازی یو پی اس 380 ولت به 380 ولت,ترانسفورماتور بار کامل,ترانسفورماتور ایزولاسیون یو پی اس مس |

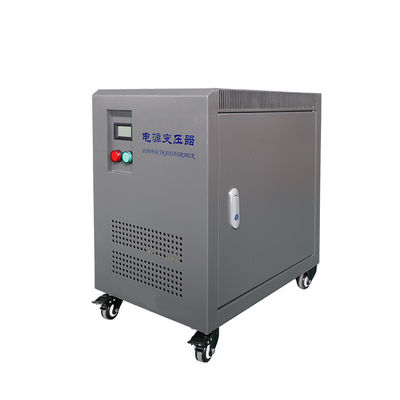

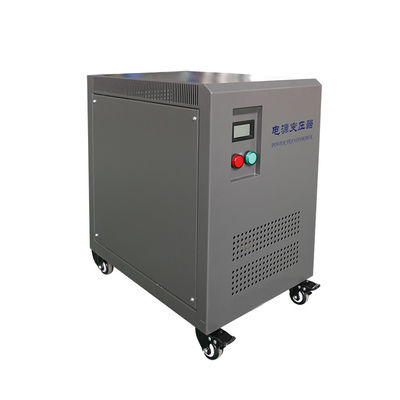

ترانسفورماتور ایزوله یو پی اس با بار کامل 380 ولت به 380 ولت مس
امکانات
هنگام انتخاب مواد برای ترانسفورماتورهای فاکتور K، به طور کلی استفاده از سیم های با دمای پایین با عایق کم چگالی مانند سیم های با پوشش ابریشم ممنوع است.از سیم های مسی لعاب دار یا سیم های مسی NOMAX بالای 180 درجه سانتی گراد استفاده شود تا تا حد امکان از جمع شدن داخلی سیم ها به دلیل هارمونیک های بالاتر جلوگیری شود.اثر پوستی باعث آسیب موضعی با دمای بالا به لایه عایق می شود که منجر به شکسته شدن لایه عایق و آسیب به ترانسفورماتور می شود.ترانسفورماتور ضریب K برای کاهش اثر حرارتی تا حد امکان طراحی شده است که می تواند از طریق بهینه سازی طراحی سیم پیچ، نسبت ضخامت به عرض مشخصات سیم و تعداد سیم پیچ های موازی به دست آید.
امپدانس طراحی ترانسفورماتور فاکتور K باید مقدار امپدانس مناسب را انتخاب کند، از ورق های فولادی سیلیکونی فوق نازک کم تلفات استفاده کند و چگالی مغناطیسی باید کمتر از ارزش طراحی ترانسفورماتورهای معمولی باشد، فرآیند تولید برای افزایش استحکام ساختاری، و اثر حرارتی جریان توالی صفر ترانسفورماتور را در نقطه خنثی کاهش دهید.، اثر افزودن حرارت فرکانس بالا و اثر افزودن حرارت سیم پیچ خروجی و غیره.
نام محصول | ترانسفورماتور ایزوله سه فاز |
نمونه محصول | SG/QZB/SBK/ترانسفورماتور قدرت/ZSG/SBDG/EPS UPS |
مواد سیم پیچ | سیم مسی لعاب دار یا سیم آلومینیومی لعاب دار |
ظرفیت | 100VA ~ 5000KVA |
ولتاژ ورودی | 415 ولت یا سفارشی |
ولتاژ خروجی | 380 ولت یا سفارشی |
فرکانس | 50/60 هرتز |
نوع اتصال | DYN11/YYN0 |
سطح عایق | F/H |
سطح حفاظت محوطه | IP00 یا بالاتر |
تست ضد فشار | 2500 ولت در دقیقه |
مقاومت عایق | > 100MΩ |
مقاومت زمین | 25A<100میلی اهم |
تست ولتاژ مقاومت القایی | 125 هرتز / 830 ولت / 60 ثانیه |
روش خنک کننده | خنک کننده طبیعی یا هوا |
افزایش دما | ≤115 هزار |
نسبت تبدیل | <3% |
جریان حمل هوایی | <3% |
ولتاژ امپدانس | حدود 4.5 درصد |
کل ضرر و زیان | 4% |
بهره وری | 80%--99% |
دمای عملیاتی | -15℃~40℃ (40℃، 90% RH، 56 روز) |
دمای ذخیره سازی | -25℃~100℃ (40℃، 90% RH، 56 روز) |
گواهی | CE، ISO |
پارامتر فنی فقط برای مرجع، برای اطلاعات دقیق فنی، لطفا با ما تماس بگیرید! |
فرایند تولید
سوالات متداول
1. س: آیا می توانم سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان نمونه 3-7 روز، ما معمولا توسط DHL، UPS، FedEx و غیره ارسال می کنیم.زمان تولید انبوه 7-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B/L.در صورت وجود هرگونه مشکل لوازم جانبی، فقط عکس های لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان ارائه خواهیم داد.با توجه به تعداد محصولات، لوازم جانبی به راحتی آسیب دیده را به صورت رایگان ارائه می دهیم.ما همچنین می توانیم در صورت نیاز پشتیبانی فنی ارائه دهیم.
4. س: آیا OEM/ODM موجود است؟
پاسخ: بله همینطور است!ما با تیم تحقیق و توسعه خود تولید کننده هستیم، می توانیم محصولات را با توجه به نقشه یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
آ.رنگ سفارشی و عملکرد ویژه.
بجعبه سفارشی.
جچاپ آرم مشتری (MOQ: ≥ 10 عدد).
دایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و تولید آنها کمک کنیم.خدمات سفارشی فوق باید قبل از تولید تأیید شود.
5. س: چگونه کیفیت محصولات را کنترل کنیم؟
A: شرکت ما دارای فناوری اصلی است، انواع محصولات دارای گواهینامه CE هستند.ما مهندسان حرفه ای داریم.کارگران به شدت ملزم به ساخت محصولات مطابق نقشه ها هستند.هر فرآیند دارای مربیان فنی است. سرپرستان QC به طور منظم تولید را بازرسی می کنند.ما تست های عملکرد محصولات را در طول تولید و تست های کیفیت جامع را پس از تکمیل محصولات انجام خواهیم داد.
