5MVA BESS برنامه ترانسفورماتور سه فاز پد نصب شده ترانسفورماتور قدم بالا 5000Kva 12000V به 480Y / 277

نام تجاری:	WINLEY
شماره مدل:	ZGS-5000/12
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL,CE,ISO

درخواست:

ایستگاه های انرژی سیستم ذخیره انرژی باتری (BESS)

ظرفیت:

5mva (5000kva)

ولتاژ اولیه:

12000 ولت

ولتاژ ثانویه:

480y/277 x 480y/277

عملیات:

عملیات پله (فید معکوس) یا عملیات پایین

کلاس خنک کننده:

KNAN; KNAN; Self-Cooled خود خنک شده

استاندارد(های) کارایی:

مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE

صدور گواهینامه UL/CUL:

UL-US-2431836-0، UL-CA-2423202-0

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

480y/277 ترانسفورماتور نصب شده بر باد,ترانسفورماتور 12000 ولت,5MVA ترانسفورماتور نصب شده در پد

12000V Pad Mounted Transformer

5MVA Pad Mounted Transformer

توضیحات محصول

5MVA BESS برنامه ترانسفورماتور سه فاز پد نصب شده ترانسفورماتور قدم بالا 5000Kva 12000V به 480Y / 277

این ترانسفورماتور 5 MVA به طور خاص برای نیروگاه های سیستم ذخیره سازی انرژی باتری (BESS) طراحی شده است. یک BESS در مقیاس بزرگ بدون اتصال به شبکه الکتریکی موجود نمی تواند کار کند.اين ارتباط به خاطر تبديل و تحول قدرت که به صورت الکترونيکي اتفاق مي افتد، امکان پذير استبرای تمام ولتاژ های شبکه نیاز به ترانسفورماتورها وجود دارد زیرا خروجی قدرت BESS باید با ولتاژ شبکه سازگار باشد.

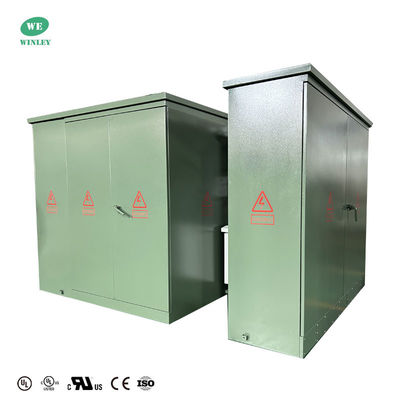

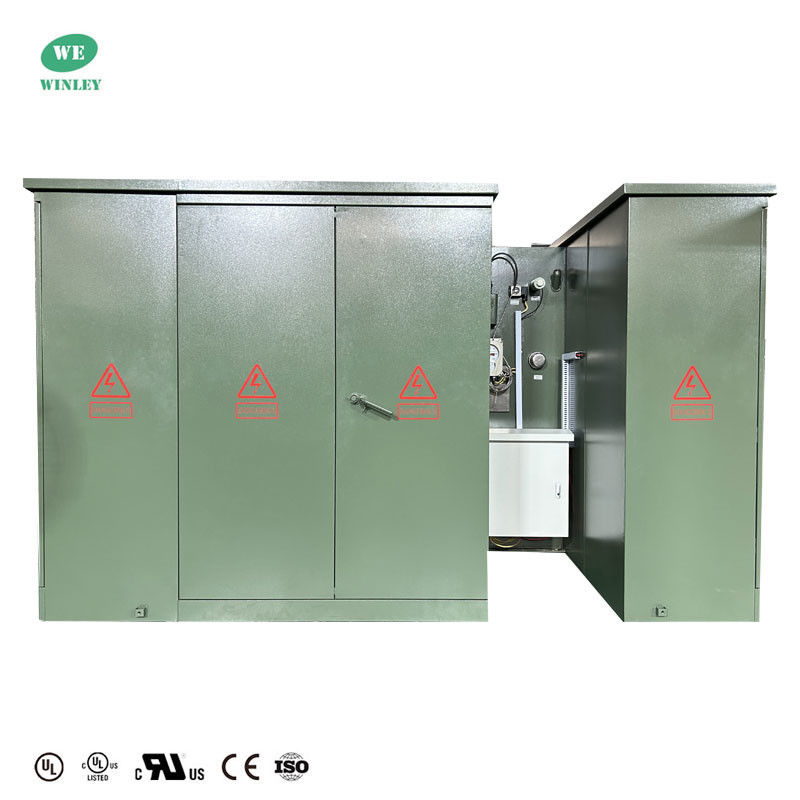

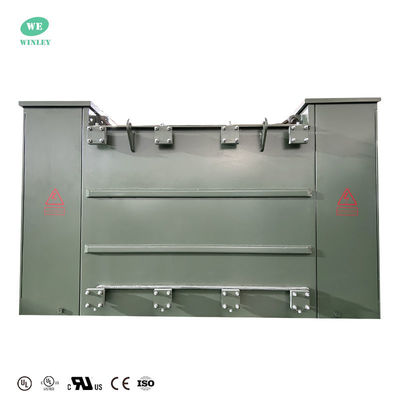

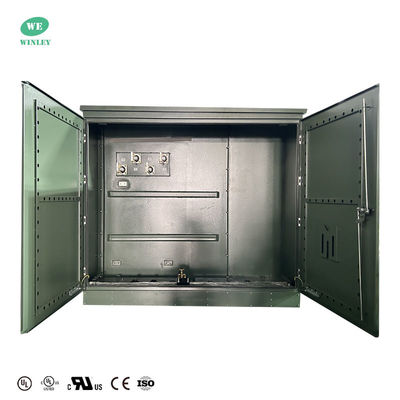

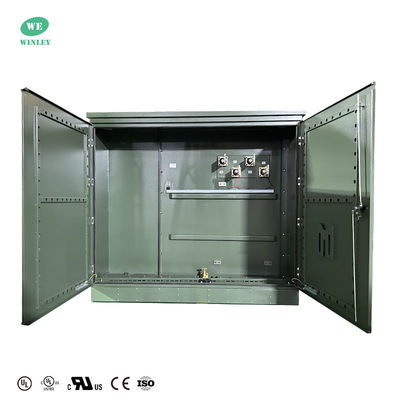

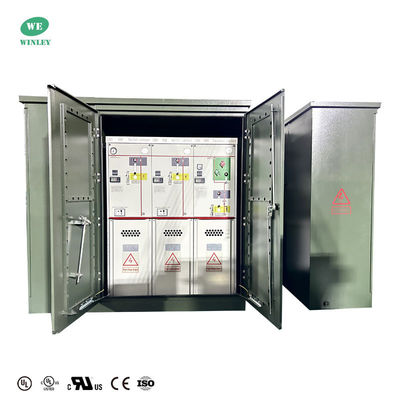

عکس های محصول

5MVA BESS برنامه ترانسفورماتور سه فاز پد نصب شده ترانسفورماتور قدم بالا 5000Kva 12000V به 480Y / 277 0

5MVA BESS برنامه ترانسفورماتور سه فاز پد نصب شده ترانسفورماتور قدم بالا 5000Kva 12000V به 480Y / 277 1

5MVA BESS برنامه ترانسفورماتور سه فاز پد نصب شده ترانسفورماتور قدم بالا 5000Kva 12000V به 480Y / 277 2

5MVA BESS برنامه ترانسفورماتور سه فاز پد نصب شده ترانسفورماتور قدم بالا 5000Kva 12000V به 480Y / 277 3

5MVA BESS برنامه ترانسفورماتور سه فاز پد نصب شده ترانسفورماتور قدم بالا 5000Kva 12000V به 480Y / 277 4

BESS در مقیاس خدمات عمومی برای حمایت از انتقال به سمت برق کربن پایین تر تولید شده از منابع انرژی تجدید پذیر ضروری است.BESS می تواند برق را ذخیره کند زمانی که مازاد وجود دارد و آن را آزاد کند زمانی که باد نمی وزد یا خورشید نمی درخشد اما مهمتر از همهتمام انرژی وارد شده یا صادر شده به شبکه از طریق ترانسفورماتورها عبور می کند.

داده های اصلی

فاز	سه مرحله
ظرفیت	5 MVA (5000 KVA)
گروه بردار	YNd11
ولتاژ اولیه	480Y/277 × 480Y/277
کلاس ولتاژ اولیه	1کلاس.2 کلوولت
فازور اصلی	Wye-N x Wye-N
BIL اصلی	30 کیلو ولت
ولتاژ ثانویه	12000 ولت دلتا
کلاس ولتاژ ثانویه	کلاس 15 کلوولت
فازور ثانویه	دلتا
BIL ثانویه	95 کیلو ولت
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN؛ خود خنک کننده

نقشه های فنی

مشخصات

قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)	ارتفاع (ملی متر)	عمق (ملی متر)	عرض (ملی متر)	وزن (کیلوگرم)	وزن (پوند)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 یا دیگران	۲۷۷ ولت ۳۴۷ ولت ۴۸۰ ولت ۶۰۰ ولت 120 و 240 ولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
