ترانسفورماتور کویل ریخته شده

250KVA سه فاز خشک نوع Zig Zag زمین گیری ترانسفورمور پد نصب کاست کویل 34.5KV

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

250KVA سه فاز خشک نوع Zig Zag زمین گیری ترانسفورمور پد نصب کاست کویل 34.5KV

نام تجاری:	WINLEY
شماره مدل:	SCB11-350/35
مقدار تولیدی:	1 واحد
قیمت:	$5000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

ترانسفورماتور زمینی نوع خشک

عملیات:

عملیات فرود

سه مرحله

ظرفیت:

۲۵۰ کیلو وات

ولتاژ اولیه:

34500Y/19920

ولتاژ ثانویه:

افزایش دما:

115 درجه سانتی گراد

مقاومت:

142 Ω/PH، 47.55 اهم در N

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور زمین گیری زیگ زگ,ترانسفورماتور خاک زگ زگ خشک,ترانسفورماتور رزین ریخته سه مرحله ای

Dry Type Zig Zag Grounding Transformer

Cast Resin Transformer Three Phase

توضیحات محصول

250KVA سه فاز خشک نوع Zig Zag زمین گیری ترانسفورمور پد نصب کاست کویل 34.5KV

ترانسفورماتورهای زیگ زگ نقش مهمی را به عنوان ترانسفورماتورهای زمینی در سیستم های برق ایفا می کنند و مسیر قابل اطمینان برای جریان های دنباله صفر را در شرایط نامتعادل یا سناریوهای نقص فراهم می کنند.

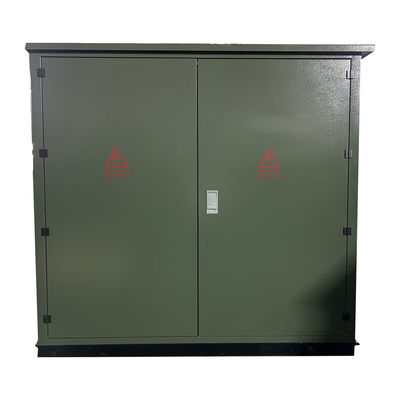

250KVA سه فاز خشک نوع Zig Zag زمین گیری ترانسفورمور پد نصب کاست کویل 34.5KV 0

داده های اصلی

نوع ترانسفورماتور	ترانسفورماتور زمین گیری زیگ زگ
پیکربندی ترانسفورم	ترانسفورماتور زمین گیری خشک، تهویه شده
فاز	سه مرحله
ظرفیت	۲۵۰ کیلو وات
گروه بردار	Zn
ولتاژ اولیه	۳۴۵۰۰ ولت
فرکانس	۶۰ هرتز
افزایش دما	115°C
درجه بندی عایق بندی	کلاس F عایق بندی - 180°C
کلاس خنک کننده	AA؛ خود خنک کننده
Z0	3. ٪
مقاومت	142 Ω/Ph، 47.5 اوم در N
استانداردهای کارایی	با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI / IEEE
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
ابعاد*	60'' W x 52' D x 65' H
وزن خشک (بدون روغن) *	1،550 پوند
وزن کل (پُر شده از مایع) *	3،630 پوند

ویژگی ها

مجموعه ورودی بولت پنتا سر
مایع عایق غیر PCB
خانه ضد دستکاری
درهای محفظه جلویی، قابل قفل کردن
بخش سیم کشی NEMA 3R
شامل چوب گرم، نصب درب HV

نقشه های محصول

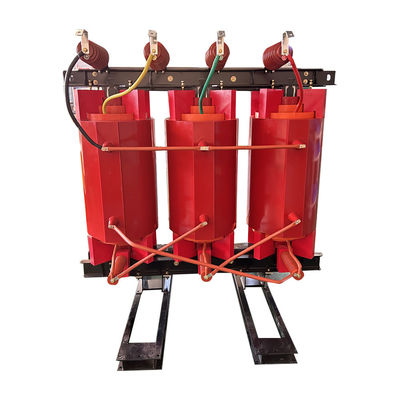

250KVA سه فاز خشک نوع Zig Zag زمین گیری ترانسفورمور پد نصب کاست کویل 34.5KV 1

تست های کارخانه

آزمایش مقاومت پیچ
آزمایش مقاومت عایق
آزمون خطای نسبت ولتاژ
آزمایش مقاومت مدار کوتاه
آزمایش بدون بار از دست دادن (وات)
آزمون از دست دادن بار (واتاژ)
آزمون مقاومت در برابر ولتاژ محرک
آزمون مقاومت ولتاژ منبع جداگانه
آزمایش یکپارچگی فشار

عکس تولید

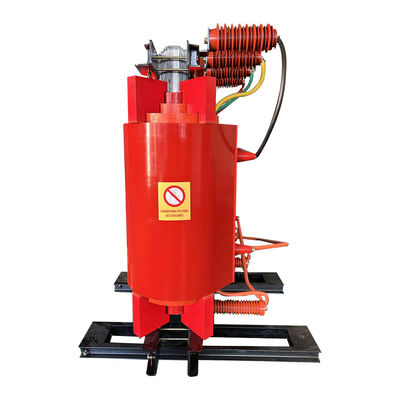

250KVA سه فاز خشک نوع Zig Zag زمین گیری ترانسفورمور پد نصب کاست کویل 34.5KV 2

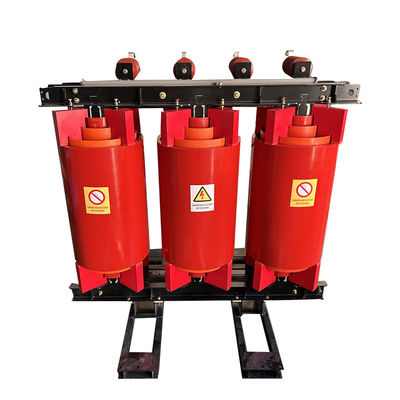

250KVA سه فاز خشک نوع Zig Zag زمین گیری ترانسفورمور پد نصب کاست کویل 34.5KV 3

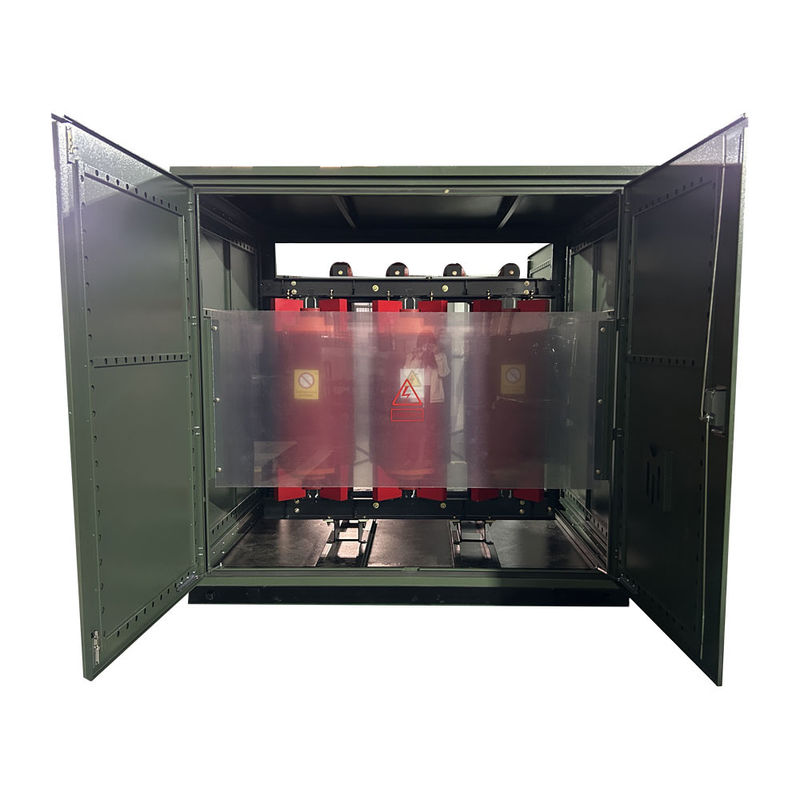

250KVA سه فاز خشک نوع Zig Zag زمین گیری ترانسفورمور پد نصب کاست کویل 34.5KV 4

فرآیند تولید

250KVA سه فاز خشک نوع Zig Zag زمین گیری ترانسفورمور پد نصب کاست کویل 34.5KV 5

250KVA سه فاز خشک نوع Zig Zag زمین گیری ترانسفورمور پد نصب کاست کویل 34.5KV 6

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
