| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-37.5/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | تک فاز | ظرفیت رتبه بندی شده: | 37.5Kva یا سفارشی |
|---|---|---|---|
| ولتاژ اولیه: | 12470GrdY/7200 | ولتاژ ثانویه: | 240/120 |
| افزایش دما: | 65 درجه سانتی گراد | کلاس خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> |
| مواد پیچ و خم: | فلز مس | کارایی: | 98.90٪ |
| برجسته: | ترانسفورماتور نصب شده 37.5Kva,ترانسفورماتور نصب شده بر روی پد خنک کننده KNAN,ترانسفورماتور تک فاز 120 ولت,KNAN Cooling Pad Mounted Transformer,120V Single Phase Transformer |
||

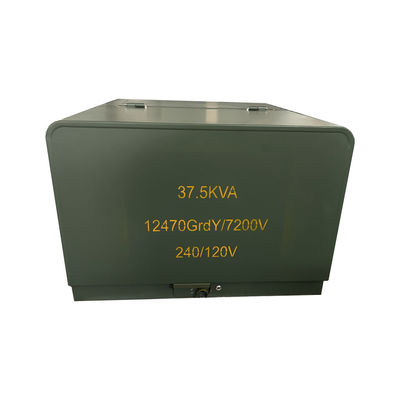

ترانسفورمور نصب شده در پد نوع روغن تک فاز 12470V تا 120V 25kva 37.5Kva 50Kva 75Kva 100Kva
1) ترانسفورماتورهای تک فاز نصب شده در داخل یک کابینت با درب و قفل قرار دارند که معمولاً در فضای باز قرار دارند. این ترانسفورماتورها با قدرت 15 تا 250 کلووا نصب می شوند.
2) همه این ترانسفورماتورهای توزیع شده با عایق روغن، خنک کننده سیف، در دسترس در حلقه یا تغذیه شعاعی هستند و جلوی مرده هستند.
3) این ترانسفورماتورها در دو پیکربندی اساسی وجود دارند که شامل رادیو و حلقه تغذیه می شوند که بر اساس نوع مدار که ترانسفورماتورها روی آن قرار می گیرند انتخاب می شوند.
جزئیات محصول
داده های اصلی
| نوع ترانسفورماتور | از نوع II، با کمربند نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | فاز تک |
| ظرفیت | 37.5 KVA |
| گروه بردار | ۲۶ |
| ولتاژ اولیه | 12470GrdY/7200 |
| کلاس ولتاژ اولیه | کلاس 15 کلوولت |
| فازور اصلی | "وی" خاک شده |
| BIL اصلی | 95 کیلو ولت |
| ولتاژ ثانویه | 120/240 (L-N-L) |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| فازور ثانویه | دو خط پیچ و تاب تک فاز |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| مقاومت | 2 درصد |
| مواد پیچ و خم | مس |
| ابعاد* | 34.25''-W x 37.4''-D x 25.2''-H |
| وزن خشک (بدون روغن) * | 507.05 پوند |
| وزن کل (پُر شده از مایع) * | 1432.98 پوند |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
| کارایی | 98.90 درصد |
| بدون از دست دادن بار (در وات) * | +/- 135W |
| از دست دادن بار (در وات) * | +/- 590W |
ویژگی
1) پوشش مخزن ترانسفورموری که روی یک پد تک فاز نصب شده است بیش از C57 است.12.8 و C5712.29کاملا مطابق با IEEE C5712.28 استانداردهای تمامیت محفظه.

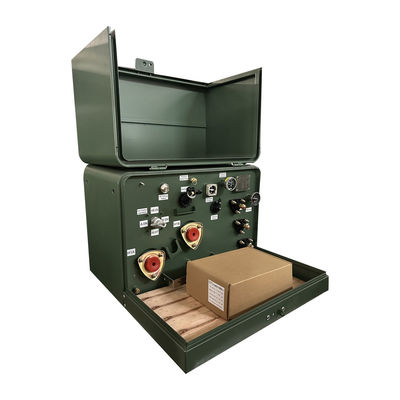

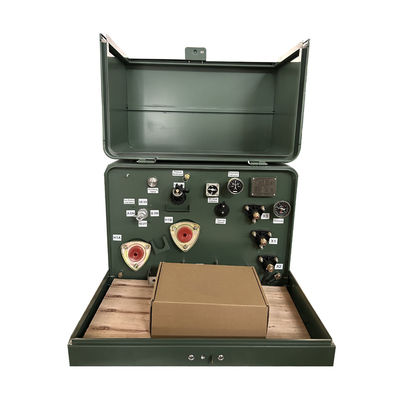

2)دو چاه بوشینگ ولتاژ بالا برای کار با حلقه یا یک چاه بوشینگ برای کار با تغذیه شعاعی
3) سه بشینگ ولتاژ پایین به صورت بیرونی با گره های مس پیچیده، از جمله یک پایانه خنثی کاملا عایق شده با کمربند زمین قابل برداشت.
4)پوش های گیره شده؛ قسمت پایین بخش روغن
5) مواد بلند کننده فولادی فولادی با رشته، نصب شده.
6) دستگاه کاهش فشار اتوماتیک
7) روغن معدنی درجه برق با مهار کننده اکسیداسیون.
8)قبوش قابل جدا کردن با پین ها و بشکه های چرخدستی ضد خوردگی فولاد ضد زنگ محفظه فولاد خفیف و آستانه قابل جدا کردن با سخت افزار فولاد ضد زنگ بسته شده است.
9) سطح بالای هود و بخش روغن را برای جلوگیری از احتباس آب کج کنید.
10)پلاک پر کردن روغن/پلاک سطح روغن؛پلاک تخلیه روغن؛ مقررات زمین گیری مخزن.
۱۱) مجموعه قفل مقاوم به خوردگی با بولت امنیتی پنج سر بسته، مغز شناور و قفل لوله.
مشخصات
| 25kva-500kva ترانسفورماتور تک فاز نصب شده بر روی پد | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (٪) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
نقاشی
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
