| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | SCB10-2000/0.8 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $10000-$100000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| نوع: | ترانسفورماتور نوع خشک | ظرفیت رتبه بندی شده: | 200KVA یا سفارشی |
|---|---|---|---|
| روش خنک کننده: | AN/AF | فرکانس: | 50/60 هرتز |
| مواد: | فلز مس | امپدانس: | 3.5 |
| گروه بردار: | YnYn0 | کلاس عایق: | اف |
| برجسته: | ترانسفورماتور رزین 3 فاز,ترانسفورماتور رزین ریخته شده 2000kva,ترانسفورماتور رزین ریخته خشک سفارشی,Cast Resin Transformer 2000kva,Customized Dry Cast Resin Transformer |
||

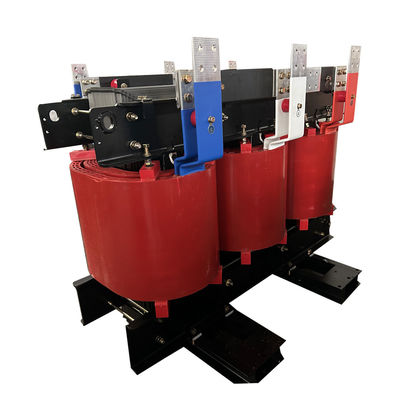

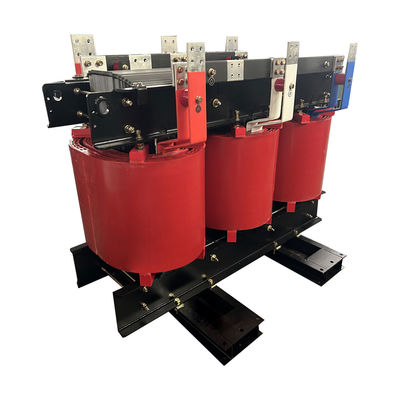

ترانسفورماتور رزین ریخته نوع خشک ترانسفورماتور توزیع سه فاز 2000kva
ترانسفورماتور قدرت نوع خشک یک ترانسفورماتور نوع خشک با قدرت الکتریکی بالا، قدرت مکانیکی و مقاومت گرما است. این یک محصول عالی برای تبدیل شبکه برق شهری است.به خصوص برای ساختمان های بلند مناسب است، فرودگاه ها، نیروگاه ها، مراکز تجاری و غیره
داده های اصلی
| جزئیات | واحد | مشخصات |
| نوع | ~ | نوع خشک، رزین ریخته شده |
| ظرفیت نامی | kVA | 2000 |
| شماره فاز | ~ | 3 |
| ولتاژ اولیه | kV | 0.8 |
| ولتاژ ثانویه | kV | 0.43 |
| نوع ضربه زدن | ~ | خارج از بار |
| روش خنک کننده | ~ | AN/AF |
| فرکانس نامی | هرتز | 50 |
| گروه بردار | ~ | سال نو |
| کلاس عایق بندی | ~ | F |
| افزایش دمای بدن | K | 100 |
| از دست دادن خارج از بار | W | 4230 |
| از دست دادن بار (120°C) | W | 17800 |
| مقاومت | % | 3.5 |
| مواد پیچ و تاب | ~ | ک |
| مواد هسته ای | ~ | فولاد سیلیکونی |
ویژگی های ترانسفورماتور خشک
1) قابلیت ضد رطوبت و مقاومت در برابر خوردگی و می تواند به طور معمول در رطوبت 100٪ کار کند،به ویژه برای کار در شرایط محیطی شدید.
2)از دست دادن کم، تخلیه محلی کوچک، سر و صدا کم و ظرفیت دفع گرما قوی، می تواند 150٪ از کار بار نامی را اجرا کند.
3) بالا کل قدرت مکانیکی از سیم پیچ گداخته مقاومت به طور ناگهانی کوتاه مدار توانایی.
4) امن، پیشگیری از آتش، هیچ آلودگی، می تواند به طور مستقیم در مرکز بار نصب شود.
5) نگهداری و نصب ساده، هزینه های عملیاتی جامع پایین.
مشخصات
| ظرفیت نامی | ولتاژ بالا | کم | نماد اتصال | بدون از دست دادن بار | از دست دادن بار | بدون جریان بار | وزن | استقلال مدار کوتاه |
| (KVA) | (KV) | ولتاژ | (W) | (W) | (٪) | (KG) | (٪) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 آره |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
ویژگی های ساختاری
1) هسته آهن از فولاد سیلیکونی با کیفیت بالا ساخته شده است. سطح آن با ضد خوردگی و تبعید گرما خوب پوشش داده شده است تا از دست دادن کم ترانسفورماتور و مقاومت در برابر خوردگی اطمینان حاصل شود.
2) پیچ و تاب ولتاژ بالا دارای یک سقوط مداوم به سمت پایین دیسک با یک رسانای نوار ((الومینیوم یا مس) و عایق دو لایه است. پیچ و تاب ها در خلاء با رزین اپوکسی ریخته می شوند.
3) پیچ کم ولتاژ از ورق آلومینیوم یا مس ساخته شده و با ورق عایق بندی شده با رزین اپوکسی پیچ شده است.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)در اتاق ریخته گری خلاء، رزین به قالب ریخته می شود تا یک ساختار FRP با قدرت بالا را تشکیل دهد.
