ترانسفورماتور تک فاز بالا قطب نصب شده توزیع 167kva 12kv

نام تجاری:	WINLEY
شماره مدل:	د-167/5
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

تک فاز

ظرفیت:

167 KVA

رتبه بندی عایق:

کلاس E عایق بندی - 120°C، 248°F

مقاومت:

1.0-4.5٪ معمولی

ولتاژ اولیه:

12000 ولت

ولتاژ ثانویه:

240V/480V

افزایش دما:

65 درجه سانتی گراد

مواد پیچ و خم:

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور توزیع نصب شده بر روی قطب بالا,ترانسفورماتور توزیع چوبی 167kva,ترانسفورماتور تک فاز

Pole Mounted Distribution Transformer 167kva

Single Phase Overhead Distribution Transformer

توضیحات محصول

ترانسفورماتور تک فاز بالا قطب نصب شده توزیع 167kva 12kv

ویژگی عملکرد

ترانسفورماتورهای یک فاز نصب شده بر روی قطب به دلیل نیازهای توزیع قدرت و ویژگی های بار متفاوت در مقایسه با ترانسفورماتورهای سه فاز کوچکتر هستند. اندازه تحت تأثیر ظرفیت و زیان است.با ترانسفورماتورهای با ظرفیت بالاتر که نیاز به ابعاد بزرگتر برای گنجاندن اجزای مختلف و مکانیسم های خنک کننده دارندحداقل کردن تلفات برای انتقال برق موثر بر اندازه فیزیکی تاثیر می گذارد. در نهایت، اندازه ترانسفورم توسط پیکربندی فاز، ظرفیت قدرت، نیازهای کارایی،و خسارت های مرتبطاین عوامل طراحی بهینه را برای تضمین توزیع انرژی قابل اعتماد شکل می دهند.

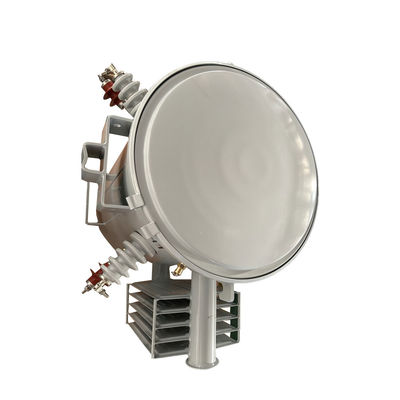

ترانسفورماتور تک فاز بالا قطب نصب شده توزیع 167kva 12kv 1

داده های اصلی

نوع ترانسفورماتور	ترانسفورماتور توزیع هوایی، نوع معمولی
پیکربندی ترانسفورم	قطب پر از مایع نصب شده
فاز	فاز تک
ظرفیت	۱۶۷ کیلو وات
ولتاژ اولیه	12000 ولت
کلاس ولتاژ اولیه	کلاس 15 کلوولت
BIL اصلی	125 کیلوویت
ولتاژ ثانویه	240 ولت/480 ولت (L-N-L)
کلاس ولتاژ ثانویه	1کلاس.2 کلوولت
BIL ثانویه	30 کیلو ولت
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN؛ خود خنک کننده
مقاومت	1.۰-۴.۵ درصد
نوع اتصال اصلی	کلاهک زنده
استانداردهای کارایی	مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
وزن مایع*	304.23 پوند
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	55 دبیای
مواد اصلی	فولاد جهت دار دانه
مواد مخزن	فولاد پوشش داده شده
ابعاد*	43.31''-W x 35.04''-D x 51.18''-H
کارایی	99.10 درصد
بدون از دست دادن بار (در وات)	+/- 455W
از دست دادن بار کامل (به وات)	+/- ۱۸۳۳ وات

مشخصات

10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز
سرمایه ی نامی (kVA)	بالا	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	کارایی
سرمایه ی نامی (kVA)	ولتاژ ((v)	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8 تا 8 درصد	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

نقشه های طراحی

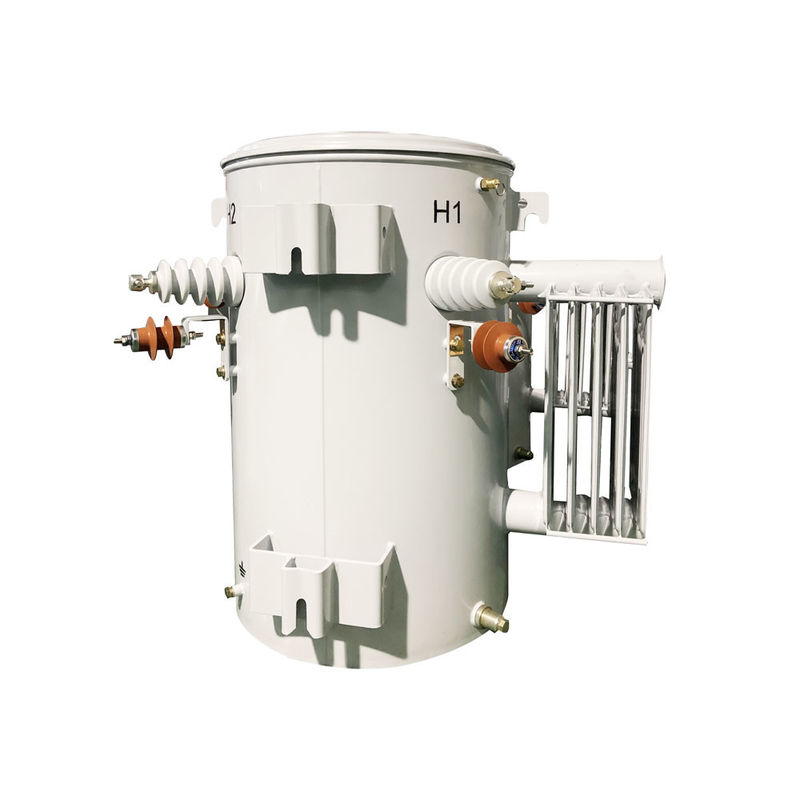

ترانسفورماتور تک فاز بالا قطب نصب شده توزیع 167kva 12kv 2

لوازم

تصاویر تولید

فرآیند تولید

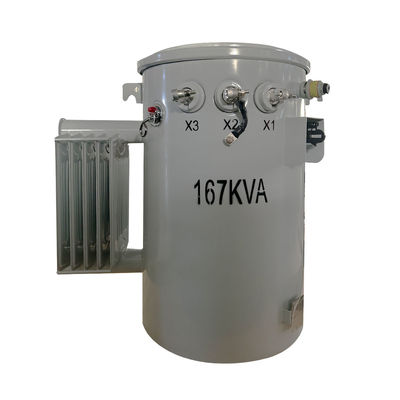

ترانسفورماتور تک فاز بالا قطب نصب شده توزیع 167kva 12kv 5

ترانسفورماتور تک فاز بالا قطب نصب شده توزیع 167kva 12kv 6

ترانسفورماتور تک فاز بالا قطب نصب شده توزیع 167kva 12kv 7

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
