| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| شماره مدل: | SCB10-5600/35 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $10000-$100000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| گواهی: | ISO/CE | نوع: | ترانسفورماتور نوع خشک |
|---|---|---|---|
| ظرفیت رتبه بندی شده: | 5600KVA یا سفارشی | روش خنک کننده: | AN/AF |
| فرکانس: | 50/60 هرتز | مواد: | فلز مس |
| استاندارد: | AS60076 | افزایش دما: | 100 ℃ |
| برجسته: | ترانسفورماتورهای خشک 33kv,ترانسفورماتورهای نوع خشک,ترانسفورماتور توزیع برق 5600kva,Step Down Dry Type Transformers,Electric Distribution Transformer 5600kva |
||

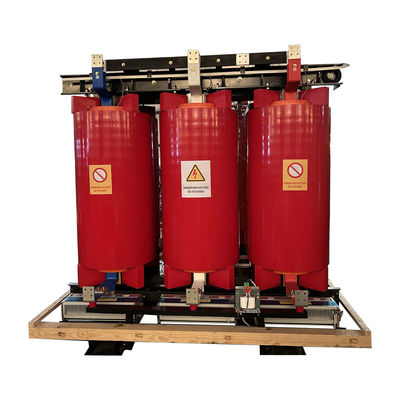

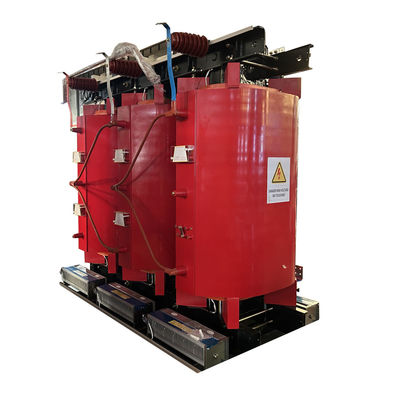

کپسول های رزین ریخته شده برای ترانسفورماتورهای خشک 33kv مرحله پایین ترانسفورماتور توزیع الکتریکی 5600kva
ویژگی های ترانسفورماتور خشک
1) قابلیت ضد رطوبت و مقاومت در برابر خوردگی ، و می تواند به طور معمول در رطوبت 100٪ کار کند ، به ویژه برای کار در شرایط محیطی شدید.
2) از دست دادن، تخلیه محلی کوچک، سر و صدا کوچک و ظرفیت تبعید گرما قوی، می تواند 150٪ از کار بار نامی را اجرا کند.
3) قدرت مکانیکی کل کویل ریخته شده را در برابر مدار کوتاه ناگهانی مقاومت می کند.
4) امن، پیشگیری از آتش، هیچ آلودگی، می تواند به طور مستقیم در مرکز بار نصب شود.
5) نگهداری و نصب ساده، هزینه های عملیاتی کم.
ویژگی های ساختاری
1) هسته آهن از فولاد سیلیکونی با کیفیت بالا ساخته شده است. سطح آن با ضد خوردگی و تبعید گرما خوب پوشش داده شده است تا از دست دادن کم ترانسفورماتور و مقاومت در برابر خوردگی اطمینان حاصل شود.
2) پیچ و تاب ولتاژ بالا دارای یک سقوط مداوم به سمت پایین دیسک با یک رسانای نوار ((الومینیوم یا مس) و عایق دو لایه است. پیچ و تاب ها در خلاء با رزین اپوکسی ریخته می شوند.
3) پیچ کم ولتاژ از ورق آلومینیوم یا مس ساخته شده و با ورق عایق بندی شده با رزین اپوکسی پیچ شده است.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)در اتاق ریخته گری خلاء، رزین به قالب ریخته می شود تا یک ساختار FRP با قدرت بالا را تشکیل دهد.

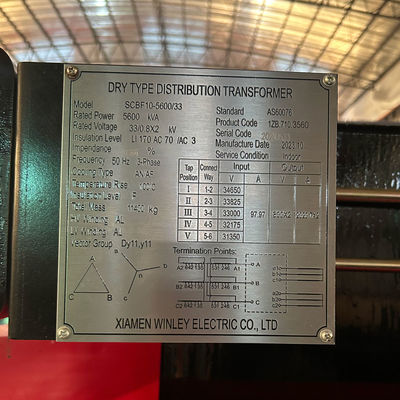

داده های اصلی
| نوع | نوع خشک، رزین ریخته شده |
| شماره مدل | SCB10-5600KVA/33 ~ 0.4KV |
| مراحل | 3 |
| ظرفیت نامی |
5600kVA
|
| نوع عایق | F/H |
| روش خنک کننده | AN/AF |
| ولتاژ اولیه | 33kv |
| ولتاژ ثانویه | 800 ولت |
| گروه بردار |
Dy11
|
| محدوده استفاده | ±2×2.5 |
| فرکانس نامی | 50 هرتز/60 هرتز |
| افزایش دمای بدن | 100 درجه سانتیگراد |
| مقاومت | ۹٪ |
| بدون از دست دادن بار | 8870W |
| از دست دادن بار ((120°C) | 55320W |
| مواد پیچ و تاب | آلومینیوم یا مس |
| نرخ IP | IP00 تا IP54 |
|
وزن
|
11500 |
| مواد هسته ای | فولاد سیلیکونی |
| استاندارد | ANSI،IEC |
| گواهینامه | CE/ISO |
مشخصات
| ظرفیت نامی | ولتاژ بالا | کم | نماد اتصال | بدون از دست دادن بار | از دست دادن بار | بدون جریان بار | وزن | استقلال مدار کوتاه |
| (KVA) | (KV) | ولتاژ | (W) | (W) | (٪) | (KG) | (٪) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 آره |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |

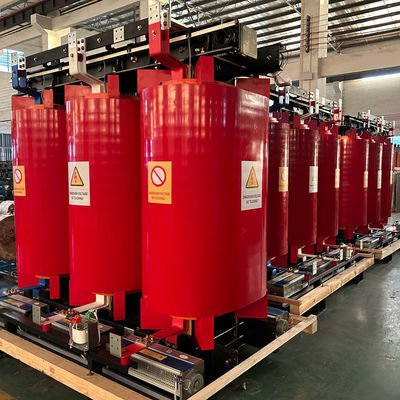

فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
